關于鋼結構住宅的體系模數化規定
2022-06-20 10:32 鋼結構住宅 陜西鋼結構
1、鋼結構住宅的建筑設計應在優選設計模數的基礎上以模數網格線定位。構件的軸線與模數網格線的關系以及圍護、分隔構件的定位應符合所選建筑體系的特征，并有利于構件的生產、安裝和其他附加構造層次的實施;主要構件的標志尺寸應為設計模數的倍數,并符合模數協調的原則,在相鄰構件之間留下模數化的空間。

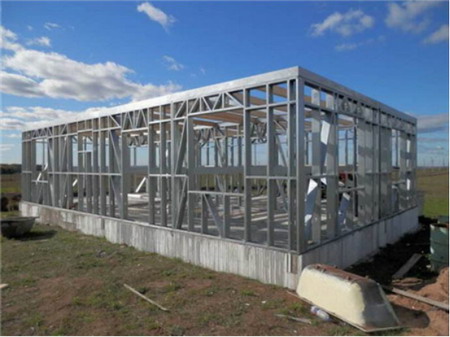

（體系模數化規定）
2、在優選設計模數時，應根據國家現行的法規和規范優選鋼結構住宅平面及垂直方向的設計參數，并在此基礎上綜合考慮所選用結構形式的特征和所選用成品建筑構件的模數。
3、水平方向的模數應按下列原則確定:
(1)、采用整體現澆式鋼筋混凝土樓板或鋼襯板疊合混凝土樓板時，應優先考慮外圍護構件，特別是成品構件的模數;采用裝配式預制鋼筋混凝土樓板或裝配整體疊合鋼筋混凝土樓板時，應兼顧樓板與外圍護構件之間的模數協調。
(2)、采用鋼框架—混凝土核心筒(剪力墻)體系及鋼框架—混凝土組合結構體系時,其現澆鋼筋混凝土部分的平面尺寸和定位亦應符合模數化設計的要求，并為標準化的預制構件安裝提供方便。
(3)、采用6M的基本設計模數，以3M和2M為水平分模數。
4、垂直方向的模數，應采用1M為基本設計模數。
5、當體系中的某些構件無法符合模數化的要求時,可以通過插入非模數化的適調間距,以保證主要構件的模數化和標準化。
