常用的鋼結構廠房屋架外形都有哪些呢?
2022-06-08 10:11 鋼結構廠房 陜西鋼結構
一、三角形屋架
三角形屋架適用于鋼結構廠房陡坡屋面的有檁屋蓋體系。三角形屋架與柱子鉸接連接，廠房的整體橫向剛度較低。對簡支屋架來說，荷載作用下的彎矩圖是拋物線分布，與三角形的外形相差懸殊，致使這種屋架弦桿受力不均，支座處內力較大，跨中內力較小，弦桿的截面不能完全發揮作用。支座處上、下弦桿交角過小，內力又較大，支座節點構造復雜。

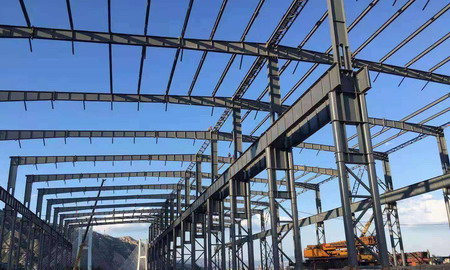

（屋架外形）
二、梯形屋架
梯形屋架適用于屋面坡度較為平緩的鋼結構廠房無檁屋蓋體系。梯形屋架與柱子可以是鉸接也可以是剛接，剛性連接可以提高鋼結構廠房的橫向剛度。它與簡支受彎構件的彎矩圖形比較接近，弦桿受力較為均勻。
三、平行弦屋架
平行弦屋架常用于鋼結構廠房的單坡屋蓋和雙坡屋蓋，或用于吊車制動衍架、棧橋、托架和支撐體系等。腹桿多為人字形或交叉式。同類桿件長度一致，節點構造形式相同，便于實現制作工業化。
