門式鋼結構廠房的結構布置
2022-05-27 10:31 鋼結構廠房 陜西鋼結構
1、門式鋼結構廠房的尺寸應符合以下規定:
(1)、門式鋼結構廠房的跨度應取橫向剛架柱軸線間的距離。
(2)、門式鋼結構廠房的高度應取室外地面至柱軸線與斜梁軸線交點的高度。高度應根據使用要求的室內凈高確定。
(3)、柱的軸線可以取通過柱下端(較小端)中心的豎向軸線。斜梁的軸線可以取通過變截面梁段小端中心與斜梁上表面平行的軸線。
(4)、門式鋼結構廠房的檐口高度應取室外地面至房屋外側檁條上緣的高度;大高度應取室外地面至屋蓋頂部檁條上緣的高度;寬度應取房屋側墻墻梁外皮之間的距離;長度應取兩端山墻墻梁外皮之間的距離。

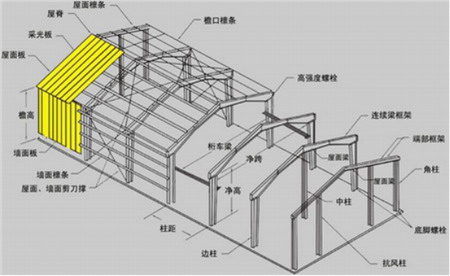

（結構布置）
2、門式鋼結構廠房的單跨跨度可以為12米至48米，也可以采用更大跨度。當邊柱寬度不等時，其外側應對齊。門式鋼結構廠房的間距，即柱網軸線在縱向的距離宜為6米至9米，挑檐長度應根據使用要求確定，宜為0.5米至1.2米，其上翼緣坡度宜與斜梁坡度相同。
3、門式鋼結構廠房的屋面坡度宜取1/8至1/20，在雨水較多的地區宜取其中的較大值。
4、屋面檁條的布置應考慮天窗、通風屋脊、采光帶、屋面材料、檁條供貨規格等因素的影響。屋面壓型鋼板厚度與檁條間距應按計算確定。
5、山墻可設置由斜梁、抗風柱、墻梁及其支撐組成的山墻墻架，或采用門式剛架。
6、房屋的縱向應有明確、可靠的傳力體系。當某一柱列縱向剛度和強度較弱時，應通過房屋橫向水平支撐，將水平力傳遞至相鄰柱列。
