鋼結構建筑屋架的主要尺寸
2022-04-19 10:01 鋼結構建筑 陜西鋼結構
鋼結構建筑屋架的主要尺寸包括屋架的跨度、高度、節間寬度。

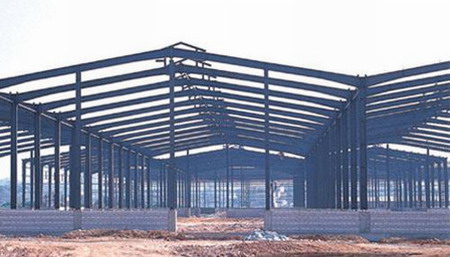

（屋架的主要尺寸）
鋼結構建筑屋架的跨度(柱網軸線的橫向間距)需要按使用和工藝的要求確定，同時要考慮結構布置的合理性，并要與大型屋面板的寬度相配合，一般以3米為模數。因此，鋼結構建筑屋架的跨度為3的倍數，有12米，15米，18米等幾種，也有更大的跨度。有檁屋蓋結構中的三角形屋架跨度比較靈活，不受3米模數的限制，可以任意決定，屋架的計算跨度是屋架兩端支座反力的距離，一般取支柱軸線之間的距離減去300毫米。
鋼結構建筑屋架的高度需要按經濟、剛度、建筑等要求以及運輸界限、屋面坡度等因索來確定。當屋架材料要求屋架具有較大的坡度時，應采用三角形屋架，三角形屋架高度h=(1/4—1/6)L(跨度)。梯形屋架坡度較平坦，屋架跨中高度需要滿足剛度要求，當上弦坡度為1/8—1/12時，跨中高度一般為(1/6—1/10)L，跨度大(或屋面荷載小)時取小值，反之則取大值，梯形屋架的端部高度按下列不同情況取用：當屋架與柱鉸接時為1.6—2.2米，剛接時為1.8—2.4米;端彎矩大時取大值，反之取小值。在確定端部高度后，可以根據屋面坡度計算出屋架的跨中高度，但大高度取決于運輸界限。
鋼結構建筑屋架上弦節間的劃分需要根據屋面材料而定，要盡量使屋面荷載直接作用在屋架節點上，避免上弦桿產生局部彎矩。當采用大型屋面板時，上弦節間板度需要等于屋面板的寬度，一般取1.5米或3米;當采用檁條時，則根據檁條的間距而定，一般取0.8—3.0米。
