高層鋼結構的抗震剪力墻板
2022-04-13 10:12 高層鋼結構 陜西鋼結構
在高層鋼結構中，除抗震支撐外，常采用鋼板剪力墻、內藏鋼板支撐剪力墻、帶豎縫混凝土剪力墻等作為抗側力構件。

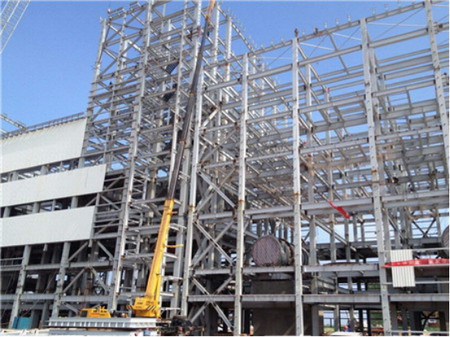

（抗震剪力墻板）
一、鋼板剪力墻
鋼板剪力墻與框架的連接構造，宜保證鋼板只參與承擔側力，而不參與承受重力荷載或柱壓縮變形引起的應力。鋼板通過拼接板與周圍框架用高強度螺栓連接。
二、內藏鋼板支撐剪力墻
墻板四周與框架梁柱均留有一定空隙，僅通過鋼板支撐與框架梁相連，上節點通過鋼板用高強度螺栓與上框架梁下翼緣連接板相連，下節點與下框架梁上翼緣用全熔透坡口焊縫相連。連接節點的大承載力應大于支撐鋼板屈服承載力的1.2倍，以避免在地震作用下連接節點先于支撐鋼板破壞。
內藏鋼板支撐一般為偏心支撐，不僅抗震性能好，而且便于構造處理。支撐端部的節點構造應力求傳力均勻，避免應力集中。
剪力墻下端的間隙在澆筑樓板時用混凝土填充，剪力墻上部與框架梁之間的間隙以及兩側與框架柱的間隙，宜用壓縮性較好的輕質材料填塞。
三、帶豎縫混凝土剪力墻
帶豎縫混凝土剪力墻的形式有開豎縫剪力墻和開水平縫剪力墻兩種，常用的為開豎縫剪力墻。
帶豎縫混凝土剪力墻與框架柱沒有連接，留有一定間隙，有的高層鋼結構中留的間隙還比較大。安裝時先將墻板四角的連接件固定，墻板上端以連接件與框架梁用高強度螺栓連接，墻板的下端沿全長埋置于現澆混凝土樓板中，通過齒槽與框架梁上的焊接栓釘實現可靠連接。
