設計鋼結構廠房的柱網布局要求
2022-03-24 11:23 鋼結構廠房 陜西鋼結構
鋼結構廠房的橫向框架柱與縱向框架柱形成一個柱網。柱網布置應根據鋼結構廠房的施工工藝、結構與經濟的要求來確定。此外,還應考慮鋼結構廠房內其他部分與柱網的協調,如基礎、地下管道、煙道、地坑等。

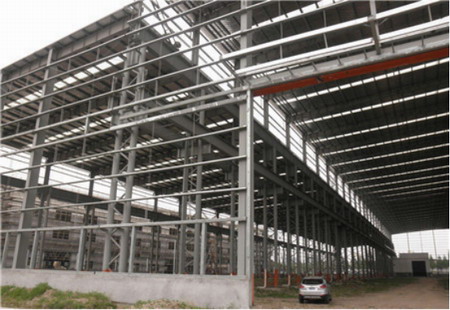

(柱網布局要求)
1、鋼結構廠房的工藝要求柱的位置與廠房內機械、起重、運輸設備相協調,符合生產流程,還應考慮后期在使用生產過程的可能變動。例如,一個雙跨的鋼結構廠房,它是用來生產流程零件加工,中間倉庫,拼焊連接順著鋼結構廠房縱向進行,但橫向需要連系,在中部就要有橫向通道,因此中間一列柱中部柱距較大,部分中列縱向框架有鋼托架,柱距為12米。結構要求柱之間的間距盡可能相等,通常縱向柱距為6米,跨度較大的橫向框架采用輕鋼結構屋面及外墻時,縱向柱距可增大到7.5米、9米等。
2、柱距過大,屋蓋結構和吊車梁重量增加;反之柱與基礎材料增多,因此要比較分析。但確定柱距時,應符合模數制。對于傳統鋼結構廠房,以3米為模數;對于新型的鋼結構廠房,模數的限制可以適當放寬1米或1.5米均可。
