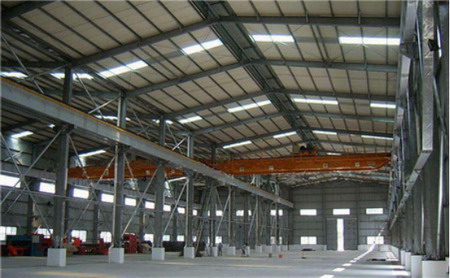

淺析鋼結構廠房的連接節點與柱腳設計
2022-02-07 11:01 鋼結構廠房 陜西鋼結構
1、鋼結構廠房有三種梁柱節點銜接方法：垂直面、水平面和斜面拼接。當選用斜面拼接時，應注意梁柱外翼緣與拼接板間構成的銳角會減小排高強螺栓裝置空間，要根據放樣調整孔位。
2、約束在梁柱翼緣上直接開孔栓接小構件，以防止構件截面削弱。改動銜接方法是解決問題的有效途徑。雨蓬梁能夠通過焊接在柱上的短牛腿與柱銜接。
3、錨栓埋入混凝土根底的小長度應按照修建根底規劃標準的規則核算。不能把埋入長度與混凝土標準中錨固長度混淆，它們是兩個概念。當錨栓設有端錨板時，錨板外輪廓也許超出鋼柱底板范圍。
4、為便于鋼結構廠房的鋼柱就位及準確校對，底板四角錨栓可以設調整螺母并相應延長絲扣長度。灌漿層可以運用專用灌漿料，不能以細石混凝土或高標號砂漿替代。
5、鋼結構廠房的抗剪鍵可以選用角鋼、槽鋼、工字鋼等型鋼，其設置方向應使強軸垂直于剪力方向。抗剪鍵長度取100至150毫米以保證伸入混凝土柱頂抗剪槽內。不能使用灌漿層抗剪。
