分析鋼結構廠房的體系結構
2021-11-18 09:49 鋼結構廠房 陜西鋼結構
鋼結構產業應用比較廣泛,鋼結構廠房是其中市場較大的一部分,鋼結構廠房得到很好的發展得益于鋼結構的特性,下面就由華邦鋼結構分析鋼結構廠房的體系結構。

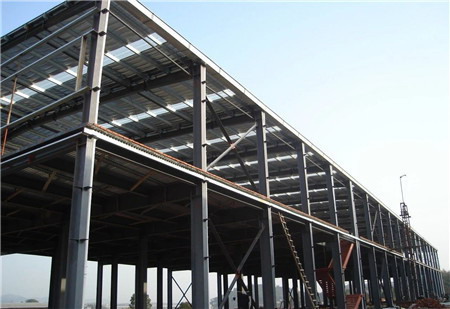

(鋼結構廠房的體系結構)
一、橫向框架
橫向框架由柱和支撐的屋架或屋蓋橫梁組成,是鋼結構廠房的主要承重體系。承受結構的自重、風荷載、雪荷載和吊車的豎向與橫向荷載,并把這些荷載傳遞到基礎。
二、縱向平面框架
由柱、托架、吊車梁和柱間支撐等構成。其作用是保證鋼結構廠房骨架的縱向幾何不變性和剛度,承受縱向水平荷載并傳遞到基礎。
三、支撐體系
支撐體系包括屋蓋部分的支撐和柱間支撐以及其他附加支撐等。它一方面與柱、吊車梁等組成鋼結構廠房的縱向框架,承擔縱向風荷載和吊車制動力等水平作用;另一方面又把主要承重體系由獨立的平面結構連成空間的整體結構,從而保證了鋼結構廠房的縱向剛度、整體性和穩定性。
四、屋蓋結構
屋蓋結構是承擔屋面荷載的結構體系,包括橫向框架的橫梁、托架、模條、中間屋架和天宙架等。鋼結構廠房具有跨度大、高度大、吊車起重量大的特點,屋架可以采用鋼屋架一大型屋面板結構體系、鋼屋架一槐條一輕型屋面板結構體系或橫梁—榜條—輕型屋面板結構體系。
五、墻架
墻架承受墻體的自重和風荷載,一般由墻架梁和墻架柱等組成。當墻為自承重磚墻時,只承受墻面風荷載,而全部墻重則傳到底部擱置在相鄰柱基礎上的鋼筋混凝土梁上或?qū)TO(shè)的墻基礎上。對縱向柱距較小的側墻,只設墻架梁;對縱向柱距較大的側墻,則需加設墻架柱作為墻架梁的支撐。墻架柱下端設基礎,上端連于屋蓋上弦或下弦水平支撐的節點上。
六、吊車梁和制動梁
鋼結構廠房中由于生產工藝需要設置橋式吊車,吊車本身自重和起吊的重物產生豎向荷載,吊車啟動和剎車產生水平荷載。吊車梁和制動梁主要承受吊車豎向和水平荷載,并將這些荷載傳到橫向框架和縱向框架上。
七、其他
由于使用的要求,鋼結構廠房還有一些次要的構件如梯子、走道、門窗等。結構中,由于工藝操作上的要求,還沒有工作平臺。
