關于鋼結構住宅端部剛架的設計規范
2021-10-14 10:29 鋼結構住宅 陜西鋼結構

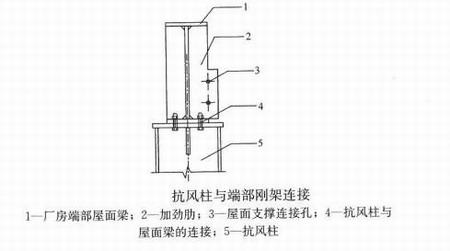

1、抗風柱下端與基礎連接可以鉸接也可以剛接。當鋼結構住宅屋面材料能夠適應較大變形時，抗風柱柱頂可以采用固定連接作為鋼屋面斜梁的中間豎向鉸支座。
2、鋼結構住宅端部剛架的屋面斜梁和檁條之間，除了規定的抗風柱位置外，不要設置隅撐。
3、抗風柱作為壓彎桿件驗算強度和穩定性，可以在墻梁和抗風柱之間設置隅撐，平面外彎扭穩定的計算長度，可以取不小于兩倍偶撐間距。
4、抗風柱處，端開間的兩根屋面斜梁之間可以設置剛性系桿。鋼結構住宅的屋脊高度小于8米可以采用隅撐雙檁條體系代替剛性系桿，此時隅撐可以采用高強度螺栓與屋面斜梁和檁條連接，與冷彎型鋼檁條的連接可以增設雙面填板增強局部承壓強度，連接點不能低于型鋼檁條中心線;在隅撐與雙檁條的連接點處，沿屋面坡度方向?qū)_條施加隅撐軸向承載力設計值3%的力，驗算雙檁條在組合內力作用下的強度和穩定性。
