梁格的主要形式
2026-04-29 10:44 西安鋼結構 華邦鋼結構
在鋼結構樓蓋與橋梁結構中，梁格是指由縱橫交錯的主梁與次梁組成的空間受力體系。合理的梁格形式能夠有效分配荷載、減小板厚并提高結構整體剛度。根據受力特征與布置方式的不同，梁格可分為以下幾種主要形式。

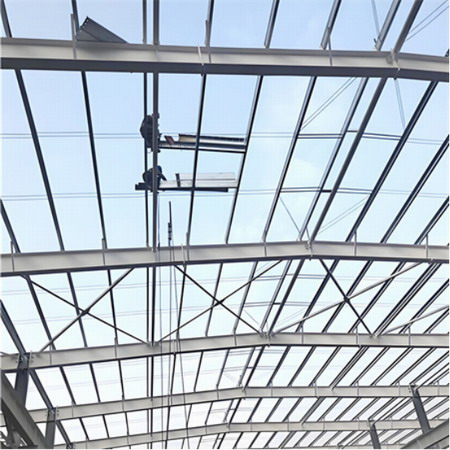

（梁格的形式）
一、單向梁格
單向梁格是最為簡潔的形式，僅設置一組平行布置的主梁，次梁間距較小、沿垂直方向排布。荷載由面板傳遞至次梁，再由次梁匯集至主梁。這種梁格適用于矩形平面中長寬比大于1.5的樓蓋，荷載主要沿短跨方向傳遞。單向梁格構造簡單、節點數量少，適合標準化程度較高的多層鋼結構。
二、雙向梁格
當樓蓋平面接近正方形或長寬比小于1.5時，可采用雙向梁格。該形式在兩個互相垂直的方向上均布置主梁，兩個方向的梁高相近。荷載通過面板同時向兩個方向的梁傳遞，形成空間受力狀態。雙向梁格可減小各方向梁的截面高度，從而降低樓層總高度。對于承受集中荷載或點支承條件的區域，雙向梁格表現出良好的荷載擴散能力。
三、正交正放梁格
正交正放梁格是指兩個方向的梁軸線保持正交，且與建筑邊界平行。這是鋼結構樓蓋中的常見布置方式。縱橫梁在交點處通過剪切連接件或栓焊結合實現力的傳遞。這種梁格的節點構造規則，便于采用疊合梁或等截面設計。在矩形平面中，正交正放梁格可實現梁構件的標準化加工，降低制作成本。
四、正交斜放梁格
當建筑平面出現轉角、弧形邊界或梯形輪廓時，可將梁格中的部分梁與邊界呈斜角布置，形成正交斜放梁格。斜向布置的梁能更好地適配不規則柱網，減少懸挑區域。這種梁格形式適用于圓形大廳、多邊形體育館或采用斜柱的外圍結構。設計時應注意斜梁端部的支座角度，不能出現銳角節點。
五、無次梁式梁格
在某些樓層凈高受限或管線穿行需求較大的場合，可采用無次梁式梁格。該形式僅設置雙向主梁，樓板直接支承于主梁翼緣上。由于取消了次梁，無次梁式梁格的節點數量顯著減少，施工速度較快。這種梁格適用于柱距較小的辦公樓或住宅樓蓋。
六、空腹梁格
空腹梁格采用蜂窩梁或開設孔洞的腹板替代實腹式梁截面。沿梁高方向的圓孔或六邊形孔可供管線水平穿越，從而降低樓層整體高度。這種梁格常見于管線密集的醫療建筑或實驗室建筑。
選用何種梁格形式應綜合考慮建筑平面形狀、柱網尺寸與設備管線需求。合理的梁格布置，能夠為鋼結構樓蓋提供安全、經濟的受力體系。
