剛性空間結構中的網格結構類型
2026-04-23 09:25 西安鋼結構 華邦鋼結構
在大跨度建筑領域，剛性空間結構憑借其優異的受力性能和覆蓋能力得到廣泛應用。其中，網格結構作為剛性空間結構的重要組成形式，通過桿件的規律組合形成穩定承載體系。以下對幾種常見的網格結構類型。

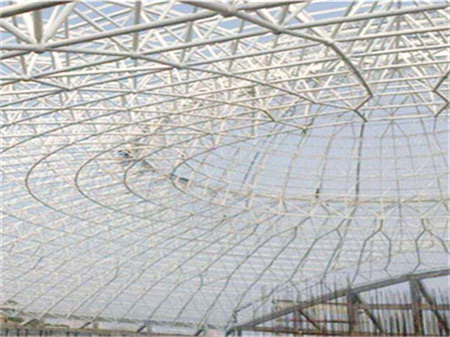

（網格結構類型）
一、平面網格結構
平面網格結構由縱橫交叉的桿件在同一平面內組成，包括兩向正交正放網格、兩向正交斜放網格等形式。該類剛性空間結構的構件主要承受平面內彎矩和剪力，適用于屋蓋、樓面及墻面圍護體系。平面網格結構的節點構造相對簡單，加工安裝較為便利。
二、單層網殼網格結構
單層網殼屬于曲面形式的網格結構，桿件沿曲面分布形成薄殼狀受力體系。在剛性空間結構中，單層網殼通過曲面的薄膜效應承擔外部荷載，桿件以軸力為主。常見形式包括柱面網殼、球面網殼和雙曲拋物面網殼。此類網格結構對節點剛度和桿件穩定性要求較高，適用于體育館、展覽廳等大跨度覆蓋場景。
三、雙層網殼網格結構
雙層網殼由上下兩層曲面網格及連接兩層的腹桿組成，形成空間受力體系。相比單層形式，雙層網格結構的整體剛度更為突出，跨越能力顯著提升。在剛性空間結構中，雙層網殼常用于跨度較大或荷載較重的場合，如大型機庫、煤炭倉儲設施等。上下弦層可分別采用不同的網格劃分方式，以適應受力分布特點。
四、空腹網格結構
空腹網格結構的桿件之間不設斜腹桿，依靠梁柱剛接節點傳遞內力。此類剛性空間結構的建筑視覺效果較為通透，便于管道穿行和設備布置。空腹網格適用于多層建筑的中庭頂蓋、景觀廊架等對視線遮擋有要求的場所。由于缺少斜撐，該類網格結構的節點設計應要重點加強。
五、張弦網格結構
張弦網格結構在上部剛性網格下方引入預應力拉索，形成剛柔組合的受力體系。在剛性空間結構中，拉索為網格提供彈性支撐，有效減小上部桿件內力幅值。該類網格結構適用于大跨度平屋蓋或輕型穹頂，能夠兼顧結構效率與建筑美學。
