從五個方面闡述螺栓的排列要求
2026-04-14 11:15 西安鋼結構 華邦鋼結構
在鋼結構連接設計中，螺栓的排列要求是保證節點安全、經濟、可施工的關鍵因素。合理滿足螺栓的排列要求，不僅能充分發揮螺栓的承載能力，還可避免因孔洞布置不當引發板件撕裂或連接失效。以下從五個方面闡述螺栓的排列要求。

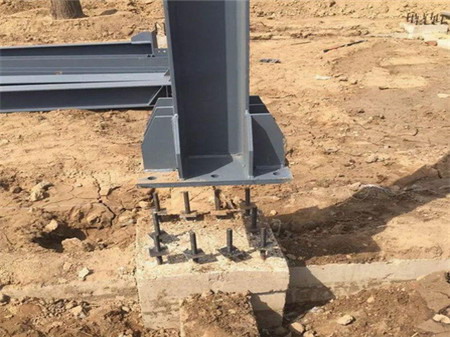

（螺栓的排列要求）
一、端距與邊距要求
螺栓的排列要求中最基礎的是端距和邊距控制。端距指螺栓中心至板件邊緣的距離，不應小于2倍螺栓直徑，同時不應大于8倍板厚或15倍螺栓直徑中的較小值。邊距指螺栓中心至板件側邊的距離，對于剪切邊不應小于1.5倍螺栓直徑，對于氣割邊不應小于1.2倍螺栓直徑。滿足上述螺栓的排列要求，可防止板件在螺栓孔處發生沖剪破壞或撕裂破壞。
二、最小間距要求
螺栓之間的中心距是螺栓的排列要求的核心指標。順內力方向，螺栓中距不應小于3倍螺栓直徑;垂直內力方向，不應小于3倍螺栓直徑。當用于密封或拼接要求較高的部位時，間距可適當減小，但不能小于2.5倍螺栓直徑。嚴格控制最小間距的螺栓的排列要求，目的是避免相鄰螺栓孔造成的截面過度削弱，以及防止鋼材在孔間發生局部屈曲。
三、最大間距要求
除了最小值，螺栓的排列要求同樣規定了最大間距。順內力方向，螺栓中距不應大于12倍板厚或15倍螺栓直徑中的較小值;對于受壓構件，不應大于10倍板厚。垂直內力方向，最大間距不能超過15倍螺栓直徑。設置最大間距的螺栓的排列要求，是為了保證被連接板件間能夠緊密貼合，防止因間距過大產生縫隙或鼓曲。
四、施工空間要求
實際作業中的螺栓的排列要求還應考慮施工可操作性。螺栓頭或螺母與相鄰構件之間應預留足夠的扳手空間，一般不少于1.5倍螺栓直徑。對于高強度螺栓，螺栓的排列要求中明確：螺栓軸線與連接板邊緣的距離應保證電動或手動扭矩扳手能夠垂直施擰。忽視施工空間的螺栓的排列要求，會導致部分螺栓無法緊固到位。
五、特殊情況的調整
當節點受力較大或板件較薄時，螺栓的排列要求可適當加密，但最小間距不應低于2倍螺栓直徑。對于承受反復荷載的連接，螺栓的排列要求可以采用錯列布置，以減小對凈截面的削弱并改善應力分布。當螺栓排數超過4行時，中間區域的螺栓的排列要求可略放松間距，以兼顧經濟性。
