關于超聲波探傷的原理
2025-08-25 09:23 西安鋼結構 華邦鋼結構
超聲波探傷是一種利用高頻聲波(通常頻率范圍在1MHz到10MHz之間)來檢測鋼材內部缺陷的無損檢測技術。這項技術基于聲波在不同介質中傳播的特性，特別是當遇到鋼材內部不連續性時會發生反射或散射的現象。以下是超聲波探傷的原理：

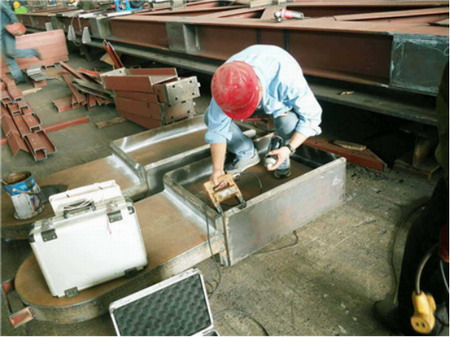

（超聲波探傷的原理）
一、聲波發射與接收
一個稱為探頭的設備被用來產生并發射高頻聲波進入待測試的材料。這些聲波可以是脈沖形式的，即短暫的高能聲波。
二、聲波在鋼材中的傳播
一旦進入鋼材，聲波將沿著直線路徑傳播，直到它們遇到不同的介質界面，如鋼材內部的裂紋、孔洞或其他不連續性。在這個界面上，一部分聲波會被反射回來，而另一部分則可能繼續穿透。
三、反射波的分析
反射回來的聲波會被探頭捕捉。通過分析這些反射波的時間和幅度，可以確定鋼材內部缺陷的位置、大小及類型。這是因為聲波從發射到被接收所需的時間與缺陷的深度直接相關，而反射波的強度則與缺陷的尺寸和性質有關。
四、成像與解釋
現代超聲波探傷系統能夠將接收到的數據轉換為易于理解的圖像，幫助技術人員更直觀地識別和評估材料內部的情況。這包括A掃描(時間-幅度圖)、B掃描(截面圖)以及C掃描(平面圖)等不同類型的顯示方式。
在鋼結構檢測中，超聲波探傷特別有用，因為它可以有效地探測到焊接點、板材及其他關鍵部位的潛在問題，確保結構的安全性和可靠性。此外，隨著技術的進步，現在還發展出了相控陣超聲波探傷等先進技術，進一步提高了檢測精度和效率。
