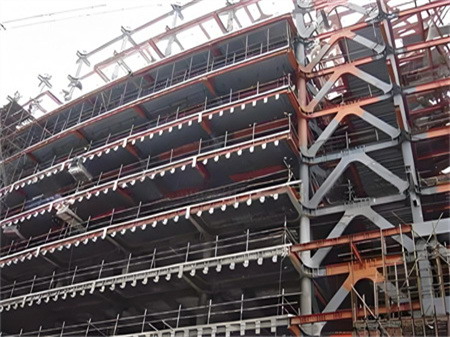

高層鋼結構支撐芯筒-剛臂體系的核心構成
2026-04-24 10:41 高層鋼結構 西安鋼結構
一、支撐芯筒
支撐芯筒位于建筑中心區域,通常由鋼板剪力墻或交叉支撐組成封閉筒體。作為高層鋼結構的主要抗側力構件,芯筒承擔絕大部分水平風荷載和地震作用。其內部可布置電梯井、樓梯間等垂直交通設施,實現結構功能與使用功能的統一。
二、剛臂
剛臂是指連接芯筒與外框柱的水平剛性構件,通常設置于設備層或避難層。在高層鋼結構中,剛臂將芯筒的彎曲變形強制傳遞至外圍框架,形成整體抗傾覆力矩,從而顯著減小結構頂部水平位移。
三、連接節點與外框架
高性能焊接節點或鑄鋼節點確保芯筒、剛臂與外框柱的協同工作。外框架采用高層鋼結構的H型鋼柱或鋼管混凝土柱,與剛臂端部可靠連接。
通過支撐芯筒提供核心剛度、剛臂實現內力重分布、外框架增強冗余度,高層鋼結構支撐芯筒-剛臂體系可有效控制結構側移,提升抗震冗余度,為300米以上的高層鋼結構提供安全、經濟的技術路徑。合理設計該體系,是高層鋼結構實現高性能目標的關鍵所在。
