鋼結構廠房天窗架的荷載計算和內力分析
2023-06-19 09:36 鋼結構廠房 陜西鋼結構
作用在鋼結構廠房天窗架上的荷載一般有豎向荷載和風荷載，各項荷載的具體取值需要參照《荷載規范》的相關規定。
計算鋼結構廠房天窗架內力時，一般假設天窗架的所有節點為鉸接，把豎向荷載和風荷載轉化為節點集中力，并把天窗架視為靜定結構來計算各桿件的內力。天窗架側柱和可能承受節間荷載的天窗架上弦桿件，還需要計算其彎矩。天窗架上弦桿件需要按照和屋架桿件同樣的方法計算局部彎矩，可近似地取值0.8V(V為按跨度等于相應節間長度的簡支梁所計算的大彎矩);對于天窗架的側柱，一般可以按兩端簡支構件計算它的彎矩，包括均布風荷載產生的彎矩，需要按照迎風、背風分別進行計算，而窗扇、側窗橫擋等結構自重產生的彎矩一般可以忽略不計。

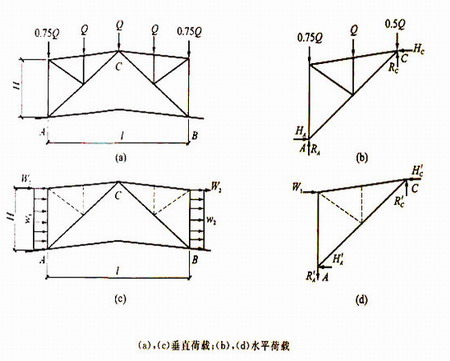

三鉸拱式天窗架是靜定結構，需要先求出各種荷載作用下的支座和頂鉸處反力，然后使用矩陣位移法或數解法求出各個桿件的內力。
三支點式和多豎桿式天窗架是超靜定結構，內力分析的時候把受拉主斜桿和斜腹桿視作為柔性桿件，從而簡化成靜定結構。
