格構式壓彎構件的設計
2023-04-19 09:23 陜西鋼結構 華邦建設

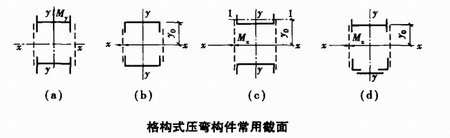

截面高度較大的壓彎構件，采用格構式可以節省鋼材，所以格構式壓彎構件一般用于鋼柱和高大的獨立支柱。同軸心受壓格構式構件一樣，格構式壓彎構件的主體由分肢和綴材組成，常用的截面形式如下圖所示。當構件所受的彎矩不大或正負彎矩的絕對值相差較小時，可用對稱的截面形式;否則，常采用不對稱截面，并將較大分肢放在受壓較大的一側。
由于格構式壓彎構件有彎矩繞實軸和虛軸之分，因此其設計計算與實腹式壓彎構件有一定差異。進行強度計算時，格構式拉彎和壓彎構件當彎矩繞著截面虛軸作用時，應以截面邊緣纖維屈服(即彈性極限狀態)作為構件的強度設計依據，相應于截面虛軸的塑性發展系數y=1.0。在穩定計算和剛度計算中涉及繞虛軸的長細比，要采用換算長細比，換算長細比按軸心受壓格構式構件的計算方法計算。
格構式壓彎構件在受有較大水平力處和運送單元的端部亦應設置橫隔，以保證截面形狀不變，提高構件的抗扭剛度，防止施工和運輸過程中變形。若構件較長，則還應設置中間橫隔，其間距不能大于構件截面較大寬度的9倍或8米，橫隔可用鋼板或交叉角鋼做成。
