平面桁架體系網架的形式
2023-03-21 09:49 鋼結構建筑 陜西鋼結構

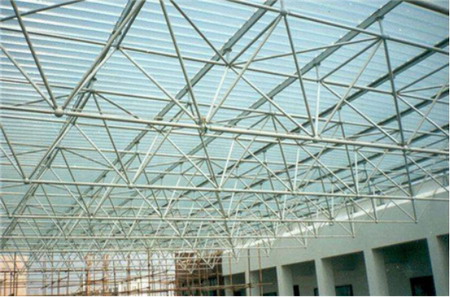

平面桁架體系由平面桁架交叉組成。根據平面桁架的布置形式及數量的不同，平面桁架體系網架又可細分為以下四種形式。
一、兩向正交正放網架
兩向正交正放網架是由兩個方向的平面桁架交叉組成。各向桁架的夾角成90°。在矩形建筑平面中應用時，兩向桁架分別與鋼結構建筑兩個方向的建筑軸線垂直或平行。這類鋼結構網架兩個方向桁架的節間需要布置成偶數。如為奇數網格，則其中間節間需要做成交叉腹桿。另外，在其上弦平面的周邊網格中需要設置附加斜撐，以傳遞水平荷載。當支撐節點在下弦節點時，下弦平面內的周邊網格也需要設置此類桿件。
二、兩向正交斜放網架
兩向正交斜放網架也是由兩個方向的平面桁架交叉而成，其交角成90°角。它與兩向正交正放網架的組成方式完全相同，只是將它在建筑平面上放置時轉動45°角，每向平面桁架與建筑軸線的交角不再是正交而成45°角。這類鋼結構網架兩個方向平面桁架的跨度長短不同，節間數也不相同，因此各榀桁架剛度各異，能形成良好的空間受力體系。
三、兩向斜交斜放網架
兩向斜交斜放網架也是由兩個方向的平面桁架交叉組成，但夾角不是正交，而是斜交，斜交的夾角通常在60°至120°，其網格形式常為菱形。這類鋼結構網架節點構造復雜，受力性能也不理想，只有當鋼結構建筑要求長、寬兩個方向的支撐間距不等時才采用。
四、三向網架
三向網架是由三個方向的平面桁架相互交叉而成。其相互交叉的角度成60°。鋼結構網架的節點處都有一根為三個方向平面桁架共用的豎桿，這類鋼結構網架的網格一般呈正三角形。由于各向桁架的跨度及節間數各不相同，各榀桁架的剛度也各異，因而受力性能好，整個網架的剛度也較大。但是，每個節點處匯交的桿件數量較多，節點構造比較復雜。
