簡述鉸接柱腳
2023-03-10 09:45 陜西鋼結構 華邦建設

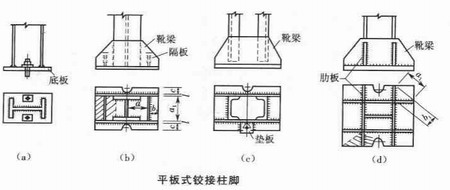

鉸接柱腳不承受彎矩，主要承受軸心壓力和剪力。剪力一般由基礎表面和底板的摩擦力傳遞。當此摩擦力不足以承受水平剪力時，需要在柱腳底下設置抗抗剪鍵，抗剪鍵可由方鋼、短T型鋼或H型鋼做成。而鉸接柱腳按僅承受軸向壓力計算，柱身傳來的壓力首先經柱身和靴梁間的四條焊縫傳給靴梁，再經角焊縫由靴梁傳給底板，后由底板把壓力傳給混凝土基礎。由于基礎材料的強度遠比鋼材低，因此需在柱底設一放大的底板以增加其與基礎的承壓面積。如下圖所示為幾種平板式柱腳，它們一般由底板和輔助傳力零件：靴梁、隔板、肋板組成，并用埋設于混凝土基礎內的錨栓將底板固定。
底板上的錨栓孔需要比錨栓直徑大1至1.5倍，或做成U形缺口以便于柱的安裝和調整。錨栓一般按構造采用2個M20—M27，并沿底板短軸線設置，后固定時，需要用孔徑比錨栓直徑大的墊板套住錨栓并與底板焊牢。
