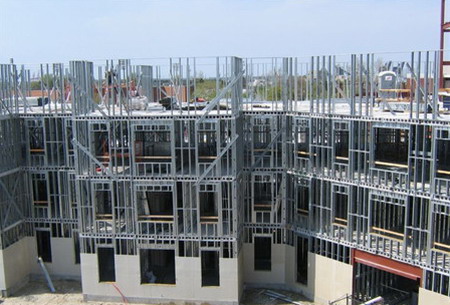

多層框架結構的支撐體系主要有剛架式支撐和桁架式支撐兩種。剛架式支撐是梁與柱連接全部或局部做成剛接，支撐結構平面布置靈活，構件標準化，與桁架式支撐比較剛度較小，材料較費。當結構層數超過30層時，在風或地震作用下的側移往往不符合要求，一般只用在高度較小的多層框架結構中。桁架式支撐則在多層框架結構中適當布置各種形式的支撐。在水平力作用下，框架是剪切型構件，底部層間位移大，而豎向支撐體系是彎曲型構件，底部層間位移小，兩者并聯，可以明顯減小鋼結構建筑下層的層間位移。
多層框架支撐布置的原則是承受各個方向的水平荷載，保證鋼結構建筑的整體穩定和安裝過程中的局部和整體穩定。避免鋼結構建筑出現較大的次應力和溫度應力。支撐布置在多層框架的縱向與橫向，并好與框架主軸對稱，以便承受任意方向的水平力和扭矩。
當結構平面為正方形時，桁架式支撐可布置在鋼結構建筑的中央和四角;在長方形平面中，桁架式支撐需要布置在短邊兩端及中部，以保證短邊方向的剛度，在長邊方向可以布置少量支撐。
沿高度布置支撐時，需要從上到下貫通，如果桁架式支撐不能這樣布置時，可以將支撐移到相鄰的區格中，并搭接一層以利水平力的傳遞。
桁架式支撐的形式分為X形支撐、K形支撐和華倫式支撐。
X形支撐不僅可以設計成能同時承受拉力和壓力作用的剛性支撐，而且可以設計成只承受拉力的柔性支撐。但因為兩根交叉斜桿都必須承受全部樓層的水平力，會導致材料用量增加，而且還有次應力。K形支撐抗撓曲比較有效，基本上無次應力。華倫式桁架有效，受壓斜桿與柱一起參與承受垂直荷載，但分析比較困難。
