低合金鋼埋弧焊焊劑的選擇原則
2023-02-14 11:34 陜西鋼結構 華邦建設

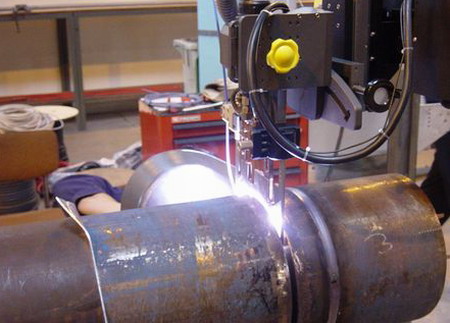

低合金鋼焊接時，由于鋼材的強度較高，對淬硬較敏感，接頭熱影響區和焊縫金屬對冷裂紋或氫致延遲裂紋的傾向較高。雖然埋弧焊的熱循環有利于防止冷裂紋的產生，但在厚板的焊接中，由于焊縫殘余應力高，加上氫在焊縫中逐層積累，仍容易產生氫致延遲裂紋。因此在低合金鋼埋弧焊，首先需要選擇堿度較高的低氫型HJ25X系列焊劑。因這些焊劑都為低錳中硅焊劑，在焊接冶金反應中，硅和錳還原滲合金的作用不強，這樣必須采用硅含量適中的合金焊絲。
其次，為保證接頭的強度和韌性不低于母材的相應指標，需要選用硅錳還原反應較弱的高堿度焊劑，如HJ250和SJ101，在這種焊劑下焊接的焊縫金屬純度較高，非金屬夾雜物較少，接頭的韌性易于保證。
在低合金鋼厚板多層多道焊時，需要選用脫渣性良好的焊劑，由于高堿度熔煉焊劑的脫渣性不良，而高堿度的燒結焊劑卻具有良好的脫渣性，因此，在這種應用場合多半選用燒結焊劑。
陜西鋼結構熱線：029-86252006
華邦建設網址：www.ld0738.cn
聯系地址：陜西省西安市北關正街35號方興大廈8樓
