在鋼結構工程預算中如何扒圖紙的工程量
2023-01-03 09:58 鋼結構工程 陜西鋼結構
在鋼結構工程預算中，為了更清晰的指導工程量的多少，需要設計人員對圖紙進行扒圖，這樣才能更好地進行鋼結構工程預算工作。

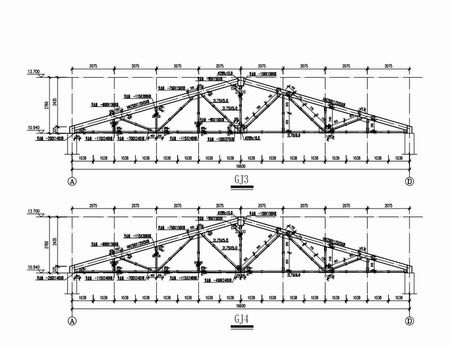

在鋼結構工程預算中，拿到圖紙后先不要急著去扒圖，首先要先從頭到尾看一看圖紙是否齊全，看看所要扒的圖紙是哪一部分的，是管廊、框架、梯子等，在仔細看圖紙的技術說明要求，還有每一頁的標注，在從頭到尾看圖紙。看明白了以后也不要急著去扒圖，要先看所扒圖紙所指定的節點圖，看懂梁與梁連接，梁與柱連接，組合節點圖，還要明確一些具體的構件稱呼。
進行扒圖紙工程量時底稿要求一定要清晰明了，以備以后再查，就知道當初是怎么算的，在底稿上一定要標注明確，如哪些量是框架部分，哪些量是聯合平臺部分，還有底稿中的鋼材型號如Q235B、Q345B一定要區分清楚，這樣才能更好地進行鋼結構工程預算。
在扒圖過程中，有固定標高平面圖的圖紙上的梁在立面圖中就不要在計算了，因為在平面圖里計算較為直觀，如果在立面圖里再算就計算重了，在立面圖里有些標高的梁沒有具體的平面圖，那么在立面圖時要計算其工程量，如所有平面圖是標高10米，20米，30米，而立面圖里有標高12米的，要計算其工程量，但要注意一些具體的小平臺有沒有這個標高，有這個標高就不要在立面圖里計算其工程量，在以后的小平臺平面圖里計算其工程量就可以了，在平面圖里計算比較簡單直觀而且不會漏。在平面圖里沒有計算懸臂梁斜撐的工程量，所以在立面圖里要計算懸臂的斜撐的工程量。
在鋼結構工程預算工作中，不僅扒圖需要認真仔細，在其他的環節也需要仔細的對待。
