鉸支支座節點的三種基本形式
2022-12-26 08:55 陜西鋼結構 華邦建設
鋼結構與其支承結構或基礎的連接節點稱為支座節點，桁架或梁與鋼筋混凝土柱或磚柱的連接節點和柱腳節點，都屬于支座節點。
支座節點的構造形式可分為固支、不動鉸支和可動鉸支等。支座節點構造需要與結構計算時采用的約束條件相符合，能夠安全、準確地傳遞支座反力，同時還需要做到受力明確、傳力簡捷、構造簡單、制造安裝方便。鉸支支座節點有三種基本形式分別是平板支座、弧形支座和鉸軸式支座。
一、平板支座
在梁端下面設置鋼板，梁端不能靈活地移動和轉動，一般在跨度小于20米的梁中采用。
二、弧形支座
弧形板是用厚鋼板，厚度為40毫米至50毫米，將頂面切削加工而成。支座沿圓柱形弧面可以轉動，但弧形支座下的摩擦力仍然較大，可用于能產生一定水平線位移的鉸支座。弧形支座節點與計算簡圖比較接近。

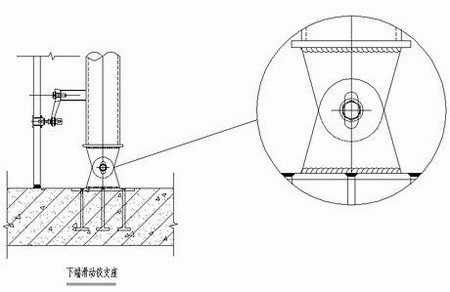

三、鉸軸式支座
鉸軸式支座可以自由轉動。鉸軸式支座節點與簡支梁的計算簡圖完全一致，適用于對轉動約束條件有嚴格要求的結構。
