介紹鋼結構建筑的螺栓球節點
2022-08-18 09:16 鋼結構建筑 陜西鋼結構

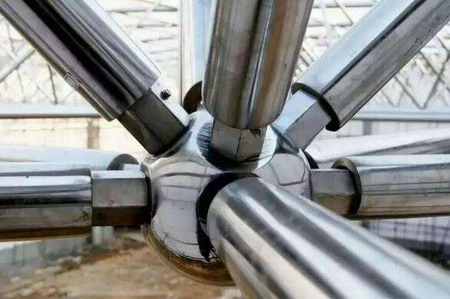

鋼結構建筑的螺栓球節點是由套筒、實心球、銷子、錐頭、封板和高強度螺栓等組成的。
鋼結構建筑的螺栓球節點除了擁有對匯交空間桿件適用性強、連接而不產生偏心等優點之外，還可以避免較多的焊接工作;零配件工廠加工，使得構件工廠化，更保證了鋼結構建筑的質量;運輸和安裝的方便，則應根據現場的施工情況而決定，采用分條拼裝、散裝等適合的安裝方法。可用于任何形式的網格，一般螺栓球節點在構造上較接近于鉸接計算模型，所以適用于雙層及雙層以上的空間網格結構中圓鋼管桿件的節點連接，目前廣泛用在角錐網架體系。
了解螺栓球節點的連接構造原理是有必要的，它是指：先把置有高強螺栓的錐頭或封板焊接在鋼管桿件的兩端，并在伸出錐頭或封板的螺桿上套入長形六角無紋螺母(或叫長形六角套筒)，并用銷子或緊固螺釘將螺栓和套簡卡在一起，拼裝時可直接擰動長形六角無紋螺母，并通過銷釘或緊固螺釘帶動螺栓轉動，而使得螺栓旋入球體，直到螺栓和封板或錐頭貼緊為止。螺栓擰緊程度可以通過銷釘或螺釘來控制。
