超聲波檢測的一般規定
2021-06-28 09:16 陜西鋼結構 鋼結構公司
1、對接及角接接頭的檢驗等級需要根據質量要求分為A、B、C三級，檢驗的完善程度A級低，B級一般，C級高。需要根據結構的材質、焊接方法、使用條件及承受載荷的不同，合理選用檢驗級別。

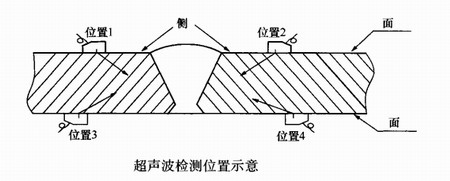

2、對接及角接接頭檢驗范圍如下圖，其確定需要符合下列規定：
(1)、A級檢驗采用一種角度的探頭在焊縫的單面單側進行檢驗，只對能掃查到的焊縫截面進行探測，一般不要求做橫向缺欠的檢驗。母材厚度大于50毫米時，不能采用A級檢驗。
(2)、B級檢驗采用一種角度探頭在焊縫的單面雙側進行檢驗，受幾何條件限制時，應在焊縫單面、單側采用兩種角度探頭進行檢驗。母材厚度大于100毫米時，可以采用雙面雙側檢驗，受幾何條件限制時，需要在焊縫雙面單側，采用兩種角度探頭進行檢驗，檢驗需要覆蓋整個焊縫截面。條件允許時需要做橫向缺欠檢驗。
(3)、C級檢驗可以采用至少兩種角度探頭在焊縫的單面雙側進行檢驗。同時應作兩個掃查方向和兩種探頭角度的橫向缺欠檢驗。母材厚度大于100毫米時，可以采用雙面雙側檢驗。檢查前需要將對接焊縫余高磨平，以便探頭在焊縫上作平行掃查。焊縫兩側斜探頭掃查經過母材部分應用直探頭作檢查。當焊縫母材厚度不小于100毫米或窄間隙焊縫母材厚度不小于40毫米時，需要增加串列式掃查。
