解析鋼結構的防腐蝕措施
2021-06-08 10:00 陜西鋼結構 鋼結構公司
一、耐候鋼
耐腐蝕性能優于一般結構用鋼的鋼材稱為耐候鋼，一般含有磷、銅、鎳、鉻、鈦等金屬，使金屬表面形成保護層，以提高耐腐蝕性。其低溫沖擊韌性也比一般的結構用鋼好。
二、陰極保護法
在鋼結構表面附加較活潑的金屬取代鋼材的腐蝕。常用于水下或地下結構。
三、熱浸鋅
熱浸鋅是將除銹后的鋼構件浸入600℃左右高溫融化的鋅液中，使鋼構件表面附著鋅層，鋅層厚度對5毫米以下薄板不能小于65μm，對厚板不能小于86μm。從而起到防腐蝕的目的。這種方法的優點是耐久年限長，生產工業化程度高，質量穩定。因而被大量用于受大氣腐蝕較嚴重且不易維修的室外鋼結構中。近年來大量出現的輕鋼結構體系中的壓型鋼板等。也較多采用熱浸鋅防腐蝕。熱浸鋅的首道工序是酸洗除銹，然后是清洗。這兩道工序不徹底都會給防腐蝕留下隱患。所以必須處理徹底。對于鋼結構設計者，需要避免設計出具有相貼合面的構件，以免貼合面的縫隙中酸洗不徹底或酸液洗不凈。造成鍍鋅表面流黃水的現象。熱浸鋅是在高溫下進行的。對于管形構件需要讓其兩端開敞。若兩端封閉會造成管內空氣膨脹而使封頭板爆裂，從而造成安全事故。若一端封閉則鋅液流通不暢，易在管內積存。
四、熱噴涂鋁(鋅)復合涂層
熱噴涂鋁(鋅)復合涂層是一種與熱浸鋅防腐蝕效果相當的長效防腐蝕方法。具體做法是先對鋼構件表面作噴砂除銹，使其表面露出金屬光澤并打毛。再用熱噴涂設備的熱源(乙炔—氧燃燒火焰、電弧、等離子弧等)將不斷送出的鋁(鋅)絲融化，并用壓縮空氣吹附到鋼構件表面，以形成蜂窩狀的鋁(鋅)噴涂層(厚度約80μm~100μm)。后用環氧樹脂或氯丁橡膠漆等涂料填充毛細孔，以形成復合涂層。此法無法在管狀構件的內壁施工，因而管狀構件兩端必須做氣密性封閉，以使內壁不會腐蝕。這種工藝的優點是對構件尺寸適應性強，構件形狀尺寸幾乎不受限制。另一個優點則是這種工藝的熱影響是局部的，受約束的，因而不會產生熱變形。與熱浸鋅相比，這種方法的工業化程度較低，噴砂噴鋁(鋅)的勞動強度大。

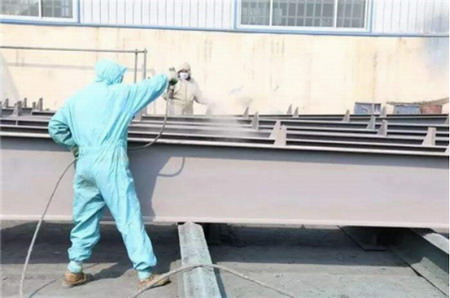

五、涂層法
涂層法防腐蝕性一般不如長效防腐蝕方法。所以用于室內鋼結構或相對易于維護的室外鋼結構較多。涂層法施工的步是除銹。優質的涂層依賴于徹底的除銹。所以要求涂層一般多用噴砂噴丸除銹，露出金屬的光澤，除去所有的銹跡和油污。現場施工的涂層可用手工除銹。涂層的選擇要考慮周圍的環境。不同的涂層對不同的腐蝕條件有不同的耐受性。涂層一般有底漆(層)和面漆(層)之分。底漆含粉料多，基料少。成膜粗糙，與鋼材粘附力強，與面漆結合性好。面漆則基料多，成膜有光澤，能保護底漆不受大氣腐蝕，并能抗風化。不同的涂料之間有相容與否的問題，前后選用不同涂料時要注意它們的相容性。涂層的施工要有適當的溫度(5至38℃之間)和濕度(相對濕度不大于85%)。涂層的施工環境粉塵要少，構件表面不能有結露。涂裝后4小時之內不能淋雨。涂層一般做4至5遍。干漆膜總厚度室外工程為150μm，室內工程為125μm，允許偏差為25μm。在海邊或海上或是在有強烈腐蝕性的大氣中，干漆膜總厚度可加厚為200至220μm。
陜西鋼結構熱線：029-86252006
鋼結構公司網址：www.ld0738.cn
聯系地址：陜西省西安市北關正街35號方興大廈8樓
