解析鋼結構桁架的分類
2021-05-24 09:12 鋼結構建筑 陜西鋼結構

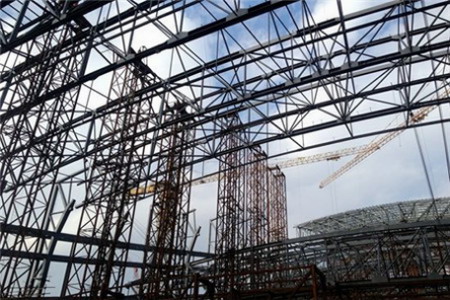

桁架是一種由桿件彼此在兩端用鉸鏈連接而成的結構。桁架由直桿組成，一般具有三角形單元的平面或空間結構，桁架桿件主要承受軸向拉力或壓力，從而能充分利用材料的強度，在跨度較大時可比實腹梁節省材料，減輕自重和增大剛度。
鋼結構桁架可以按不同的特征進行分類。
一、根據桁架的外形分
1、平行弦桁架，便于布置雙層結構;利于標準化生產，但桿力分布不夠均勻。
2、折弦桁架，如拋物線形桁架梁，外形同均布荷載下簡支梁的彎矩圖，桿力分布均勻，材料使用經濟，構造較復雜。
3、三角形桁架，桿力分布更不均勻，構造布置困難，但斜面符合屋頂排水需要。
二、按所受水平推力分
1、無推力的梁式桁架，與相應的實梁結構比較，掏空率大，上下弦桿抗彎，腹桿主要抗剪，受力合理，用材經濟。
2、有推力的拱式桁架，拱圈與拱上結構聯為一體整體性好，便于施工，跨越能力強，節省鋼材料。
三、桁架幾何組成方式分
1、簡單桁架，由一個基本鉸結三角形依次增加二元體組成。
2、聯合桁架，由幾個簡單桁架按幾何不變體系的簡單組成規則聯合組成。
3、復雜桁架，不同于前兩種的其它靜定桁架。
