控制鋼結構工程焊接變形的注意事項
2020-09-04 09:39 鋼結構工程 陜西鋼結構

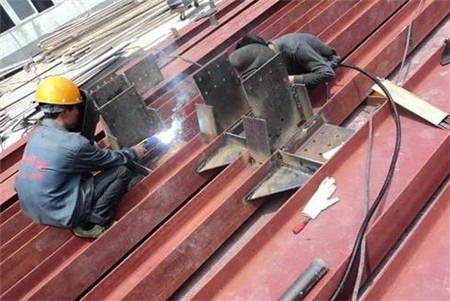

焊接變形將會直接影響鋼結構工程的安裝和使用，并存在很大的安全隱患，所以在鋼結構施工過程中，要盡可能的控制焊接變形問題的出現。下面就由華邦鋼結構給大家介紹一下控制鋼結構工程焊接變形的注意事項。
1、減小焊縫截面積：在得到完好、無超標缺陷焊縫的前提下，盡可能采用較小的坡口的尺寸。
2、對于屈服強度345MPa以下，淬硬性不清的鋼材采用較小的熱輸入，盡可能不預熱或適當降低預熱，層間溫度采用熱輸入較小的焊接方法，如二氧化碳氣體保護焊。
3、后半焊接盡可能采用多層焊代替單層焊。
4、在滿足設計要求情況下，縱向加強板和橫向加勁肋的焊接可采用間斷焊接法。
5、雙面都可焊接操作時要采用雙面對稱坡口，并在多層焊是采用與構建中和軸對稱的焊接順序。
6、T形接頭板厚較大時采用開坡口角對接焊縫;采用焊前反變形方法控制焊后的角變形;采用剛性夾具固定法控制焊后變形。
7、采用構件預留長度法補償焊縫縱向收縮變形，如H型鋼縱向焊縫每米可預留0.5mm—0.7mm，每對橫筋對應的型鋼長度可預留0.5mm，采用預留周長發補償圓柱管構件的焊縫縱向及很想收縮變形。
8、對于長構件的扭曲，主要靠提高板材平整度和構件組裝精度，使坡口角度和間隙準確，電弧的指向或對中準確，一使焊縫角度變形和翼板及腹板縱向變形值沿構件長度方向一致。
9、設計上要盡量減少焊縫的數量和尺寸;合理布置焊縫，除了要避免焊縫密集意外，HIA應使焊縫盡可能靠近構件的中和軸，并使焊縫的布置與構件中和軸相對稱。
10、在焊縫眾多的構件組焊時或鋼結構工程安裝時，要采取合理的焊接順序。
陜西鋼結構熱線：029-86252006
鋼結構工程網址：www.ld0738.cn
聯系地址：陜西省西安市北關正街35號方興大廈8樓
