介紹鋼結構網架設計螺栓球節點的計算
2020-09-03 09:31 鋼結構網架 陜西鋼結構

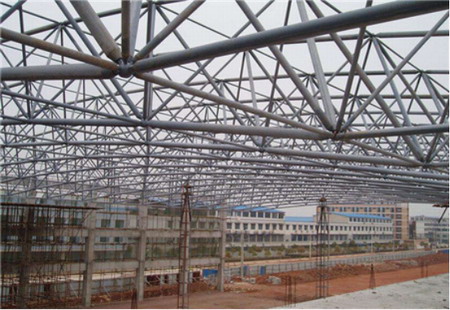

在鋼結構網架施工中，為了確保結構的穩固性，需要對構件進行合理的計算確定，保證鋼結構網架的安全。下面就由華邦鋼結構為大家介紹一下鋼結構網架設計螺栓球節點的計算：
一、鋼球直徑
鋼球直徑需要根據相鄰螺栓在球體內不相碰并滿足套筒接觸面的要求，分別按下式計算,并按計算結果中的較大者選用;當相鄰桿件夾角θ較小時,還需要根據相鄰桿件及相關封板、錐頭、套筒等零部件不相碰的要求核算螺栓球直徑。此時可以通過檢查可能相碰點至球心的連線與相鄰桿件軸線間的夾角之和不大于的條件進行核算。
二、高強度螺栓設計
高強度螺栓的性能等級需要按照螺紋規格分別選用。對于M12—M36的高強度螺栓,其強度等級為10.9;對于M39—M64的高強度螺栓,其強度等級為9.8s。螺栓的形式與尺寸需要符合國家現行標準《鋼網架螺栓球節點用高強度螺栓》的要求，高強度螺栓的直徑需要由桿件內力控制。受壓桿件的連接螺栓直徑,可以按其設計內力絕對值求得螺栓直徑。
三、套筒
套筒是六角形的無紋螺母,外形尺寸需要符合扳手開口系列,端部要求平整。以便傳遞桿件軸向壓力。內孔徑可以比螺栓直徑大1mm，對于開設滑槽的套筒，還需要驗算套筒端部到滑槽端部的距離,應使該處有效截面的抗剪力不低于銷釘?shù)目辜袅?且不小于1.5倍，滑槽寬度結構桿件端部可以采用錐頭或封板連接，其連接焊縫以及錐頭的任何截面一定要與連接的鋼管等強,焊縫底部寬度可以根據連接鋼管壁厚取2—5mm。封板厚度需要按照實際受力大小計算決定,且不能小于鋼管外徑的1/5。錐頭底板厚度不能小于錐頭底部內徑的1/4。
四、銷子或螺釘
銷子或螺釘可以采用高強度鋼材,其直徑可以取螺栓直徑的0.16—0.18倍，不能小于3mm。螺釘直徑可以采用M5—M10。
