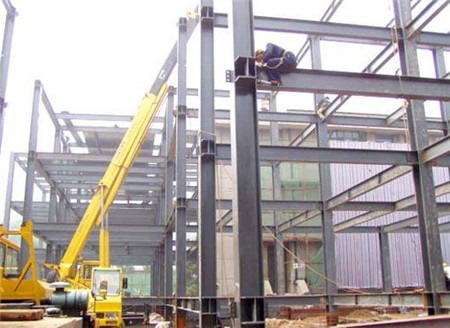

鋼結構工程加工中質量操控的六大關鍵點
2020-08-04 09:31 鋼結構工程 陜西鋼結構
一、鋼結構圖紙深化
深化規劃圖紙要依據規劃圖對鋼結構的結構、節點結構進行完善。剖析加工焊接變形及結構受力變形，提出對結構預變形的處理方法。
具體注名構件的編號、定位尺、分量、資料等信息。要能反映出鋼結構工程整體三維聯系、首要操控坐標等微觀信息，以利于裝置時丈量操控。
依據現場起重要求進行分段，并需要考慮到裝置偏差，焊縫縮短變形等要素，對現場需求焊接的方位盡量在加工廠焊接，如幕墻預埋件，操作平臺。
二、鋼結構原資料操控
1、鋼材：應具體查看鋼廠出具的質量證明書或查驗陳述，化學成分、力學功能和其它質量要求有必要符合國家現行標準的規則。
依據鋼原料量證明書與尺度標準表逐張查驗、核對，并查看鋼材外表質量、厚度、部分平面度，鋼材端邊或斷口處不應有分層、夾渣等缺點。
2、焊接資料：選用的焊接資料有必要與鋼結構工程所運用的鋼材相匹配，因為不同的出產批號質量往往存在一定的差異，應按要求分批進行抽查。
焊條、焊劑要保管妥當，不能受潮，不然不只影響操作的工藝功能，并且會對接頭的理化功能形成晦氣影響。焊接構件放置時間過長或受潮后，需要從頭進行焊接實驗。
三、鋼結構下料制孔操控
切開前鋼材外表的清潔度、平整度，切開尺度、斷面的粗糙度、筆直度、缺口深度及坡口視點等符合要求;裝置及施焊處的外表需處理。
放樣：各部件和零件的組裝，構件預拼件組裝都需要有專業放樣工在加工面上和組裝大樣板上進行精確放樣。放樣后需要經查驗員查驗，以保證構件加工的幾何尺度、視點準確無誤。
鉆孔模板、鉆孔后的銜接板、節點板與本體上的基準線對應;孔距的偏移、孔距、圓度及筆直度、孔壁、孔邊的外表質量要嚴格操控。為了保證鉆孔精度和質量，選用模鉆時都需要有放樣工放樣劃線劃出基準軸線和孔中心。
四、鋼結構裝置操控
組立等的作業平臺與胎架的強度、剛度、水平度及有關的工裝夾具;大樣及特制胎具的尺度;零部件的原料、編號、尺度、加工精度、數量、銜接及施焊處外表處理;基準面、基準線、十字中心線，零部件的裝置方位線;零部件的裝置方位、方向、視點、同心度、筆直度、拱度、坡口的視點、鈍邊、間隙，襯墊板的密貼及接頭的錯位;裝置的辦法，加放的焊接縮短及加工余量;定位焊的尺度、長度、距離、方位、外表質量。
構件的組裝：構件組裝是指埋弧焊前的點焊定位固定，組裝前需要對小料進行糾正，由放樣人員劃出中心線、定位線，待查驗合格后才可以點焊固定，應待查驗后才可以交給正式焊接。
五、鋼結構糾正
1、糾正
糾正作業貫穿鋼結構制造的整個進程，從下料前到下料、埋弧焊、組裝手藝焊等都需要糾正，以保證構件的尺度、質量、形狀滿足標準要求，嚴格操控曲折、扭曲變形。
2、沖突面處理
構件的銜接沖突面端頭需要用銑床銑平，沖突面經拋丸機處理外表沖突度，在天然情況下使其發生浮銹。沖突面加工應選用相同的資料和加工辦法制造試件，并進行沖突系數實驗，以保證沖突系數到達規則要求。
3、構件外表處理
加工后的零件、部件、構件都需要按規則進行邊際加工，去除毛刺、焊渣、焊接飛濺物、塵垢等，并進行外表查看。待構件制品并去凈外表后，用拋丸除銹機進行外表除銹處理。
六、鋼結構制品查驗
鋼結構制品查驗圖號、構件號、軸心線、零位線、1米標高線等鋼印標記及它們的方向與方位。構件的總長、斷面尺度、曲折度、扭曲度、拱度、兩頭的傾斜度、平面的對角線、工地焊接的坡口，裝置孔的孔距、方位尺度是否合格。
