鋼結構住宅連接的規范要求
2020-07-08 09:59 鋼結構住宅 陜西鋼結構
1、當鋼結構住宅被連接板件的小厚度大于4mm時，其對接焊縫角焊縫和部分熔透對接焊縫的強度，需要分別按照國家現行標準《鋼結構設計規范》的規定計算。當小厚度不大于4mm時，正面角焊縫的強度增大系數取1.0。焊接質量等級的要求需要按照國家現行標準《鋼結構工程施工質量驗收規范》的規定執行。
2、當T形連接的腹板厚度不大于8mm，并符合以下規定時，可以采用自動或半自動埋弧焊接單面角焊縫。
(1)、單面角焊縫適用于僅承受剪力的焊縫。
(2)、單面角焊縫僅可以用于承受靜力荷載和間接承受動力荷載的、非露天和不接觸強腐蝕介質的結構構件。

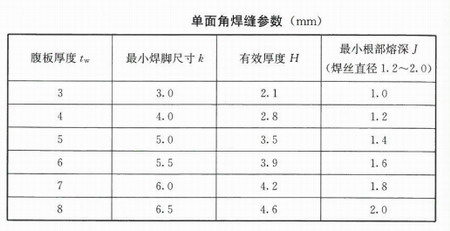

(3)、焊腳尺寸、焊喉及小根部熔深需要符合下圖的要求。
(4)、經工藝評定合格的焊接參數、方法不能變更。
(5)、柱與底板的連接，柱與牛腿的連接，梁端板的連接，吊車梁及支承局部吊掛荷載的吊架等，除非設計專門規定，不能采用單面角焊縫。
(6)、由地震作用控制結構設計的門式剛架輕型房屋結構構件不能采用單面角焊縫連接。
3、鋼結構住宅剛架構件的翼緣與端板或柱底的連接，當翼緣厚度大于12mm時可以采用全熔透對接焊縫，并需要符合國家現行標準《氣焊、焊條電弧焊、氣體保護焊和高能束焊的推薦坡口》和《埋弧焊的推薦坡口》的相關規定;其他情況可以采用等強連接的角焊縫或角對接組合焊縫，并需要符合國家現行標準《鋼結構焊接規范》的相關規定。
4、牛腿上、下翼緣與柱翼的焊接可以采用坡口全熔透對接焊縫，焊縫等級為二級;牛腿腹板與柱翼緣板間的焊接可以采用雙面角焊縫，焊腳尺寸不應小于牛腿腹板厚度的0.7倍。
5、柱子在牛腿上、下翼緣600mm范圍內，腹板與翼緣的連接焊縫可以采用雙面角焊縫。
