鋼結構住宅拉條設計的規范
2020-06-23 09:02 鋼結構住宅 陜西鋼結構

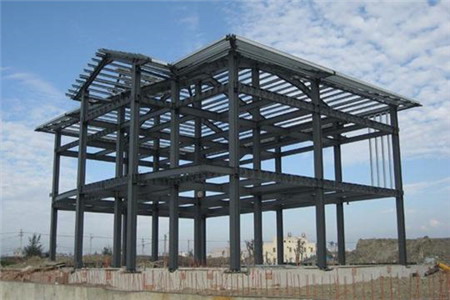

1、鋼結構住宅的實腹式檁條跨度不要大于12米,當檁條跨度大于4米時,可以在檁條間跨中位置拉條或撐桿,當檁條跨度大于6米時,可以在檁條跨度三分點處各設一道拉條或撐桿,當檁條跨度大于9米時,可以在檁條跨度四分點處各設一道拉條或撐桿。斜拉條和剛性撐桿組成的桁架結構體系需要分別設在檐口和屋脊處,當構造能保證屋脊處拉條互相拉結平衡,在屋脊處可不設斜拉條和剛性撐桿。
當單坡長度大于50米,可以在中間增加一道雙向斜拉條和剛性撐桿組成的桁架結構體系。
2、鋼結構住宅撐桿長細比不能大于220,當采用圓鋼做拉條時,圓鋼直徑不要小于10mm。圓鋼拉條可設在距檁條翼緣1/3腹板高度的范圍內。
3、鋼結構住宅檁間支撐的形式可以采用剛性支撐系統柔性支撐系統。需要根據檁條的整體穩定性設置一層檁間支撐或上、下二層檁間支撐。
4、屋面對檁條產生傾覆力矩,可以采取變化檁條翼緣的朝向使之相互平衡,當不能平衡傾覆力矩時,需要通過檁間支撐傳遞至屋面梁,檁間支撐由拉條或斜拉條共同組成。需要根據屋面荷載、坡度計算檁條的傾覆力大小和方向,驗算檁間支撐體系的承載力。傾覆力作用在靠近檁條上翼緣的拉條上,以朝向屋脊方向為正。
