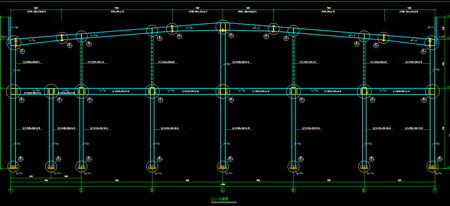

鋼結構布置圖是一種重要的設計工具，它用于展示鋼結構如何布局和安裝。這種圖紙通常包括各種元素，如鋼梁、鋼柱、框架等的位置、尺寸和連接方式。以下是鋼結構布置圖的一些常見表示法：
一、視圖表示法
視圖表示法是常見的表示法，通過正視圖、側視圖和俯視圖來展示鋼結構的各個部分。這些視圖通常會標注出各個部分的名稱和尺寸。
二、剖面表示法
剖面表示法通過剖面圖來展示鋼結構的內部結構和連接方式。剖面圖可以清晰地展示出鋼梁、鋼柱和框架的布局和連接方式。
三、詳圖表示法
詳圖表示法通過詳細的圖紙來展示鋼結構的各個部分的細節。這些圖紙通常會包括鋼梁、鋼柱和框架的詳細尺寸、形狀和連接方式。
四、符號表示法
符號表示法通過使用標準化的符號來表示鋼結構的各個部分。這些符號通常會在圖紙的一角進行解釋。
五、三維模型表示法
三維模型表示法通過創建三維模型來展示鋼結構的布局和形狀。三維模型表示法可以提供更直觀的視覺效果，但需要專門的軟件來創建和查看。
無論使用哪種表示法，鋼結構布置圖都應該清晰、準確地展示出鋼結構的布局和連接方式，以便施工人員能夠準確地按照圖紙進行施工。
