桁架的主要尺寸
2023-08-02 08:57 陜西鋼結構 華邦建設

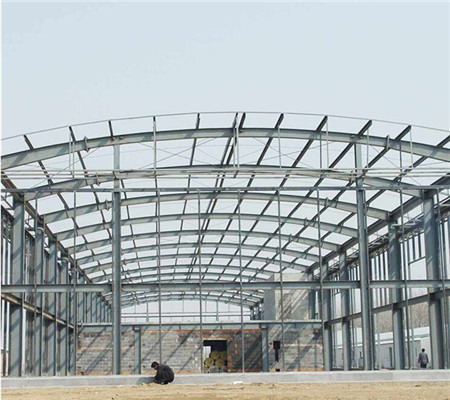

桁架的主要尺寸包括桁架的跨度、跨中高度和梯形桁架的端部高度。
一、跨度
桁架的標志跨度一般是指柱網軸線的橫向間距，在無檁體系屋蓋中需要與大型屋面板的寬度相適應，一般以3米為模數。桁架的計算跨度Lo是指桁架兩端支座反力間的距離。當桁架簡支于鋼筋混凝土柱或磚柱上，且柱網采用封閉結合時，考慮桁架支座處需一定的構造尺寸，一般可取Lo=L-(300mm-400mm);當桁架支承于鋼筋混凝土柱上，而柱網采用非封閉結合時，計算跨度等于標志跨度即Lo=L;當桁架與鋼柱剛接時，其計算跨度取鋼柱內側面之間的間距。
二、高度
桁架的高度需要根據經濟、剛度和建筑等要求，以及屋面坡度、運輸條件等因素確定。桁架的大高度取決于運輸界限，小高度根據桁架容許撓度確定，經濟高度則是根據桁架桿件的總用鋼量少的條件確定。有時建筑高度也限制了桁架的大高度。
一般情況下，桁架的高度可在如下范圍內采用：三角形桁架高度較大，一般取跨中高度h=(1/6至1/4)L。梯形桁架的屋面坡度較平坦，當上弦坡度為1/12至1/8時，跨中高度一般為(1/10至1/6)L。跨度大或屋面荷載小時取小值，跨度小或屋面荷載大時取大值。梯形桁架的端部高度：當桁架與柱鉸接時為1.6米至2.2米，剛接時為1.8米至2.4米。端彎矩大時取大值，端彎矩小時取小值。
對跨度較大的桁架，在橫向荷載作用下將產生較大的撓度，有損外觀并可能影響桁架的正常使用。為此，對跨度L大于等于15米的三角形桁架和跨度超過L大于等于24米的梯形、平行弦桁架，當下弦無向上曲折時，應采用起拱，即預先給桁架一個向上的反撓度，以抵消桁架受荷后產生的部分撓度。起拱高度一般為其跨度的1/500左右。當采用圖解法求桁架桿件內力時，圖解時可不考慮起拱高度。
