支撐與梁柱的連接
2023-04-24 09:51 陜西鋼結構 華邦建設

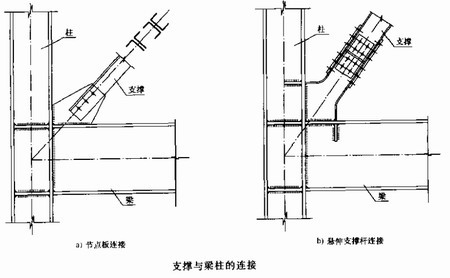

作為支撐構架主要是承受側向水平荷載。支撐桿件截面一般采用雙角鋼或雙槽鋼組合截面、H形截面或箱形截面，其端部與梁柱連接，或與梁柱的中間部位連接，采用雙角鋼或雙槽鋼組合截面的支撐，一般通過節點板與梁柱連接;而既能抗拉又具有良好抗壓性能的H形截面或箱形截面支撐是借助于具有相同截面、焊接在梁柱上的懸伸支承桿來實現與梁柱的連接。
除特別設置的偏心支撐外，一般支撐桿件的重心線需要與梁柱的重心線匯交于一點。支撐端部與梁柱的連接，原則上需要按支撐桿件截面等強度的條件來確定，即使桿件內力較小，也需要按支撐桿件承載力設計值的1/2來進行連接設計。在設計支撐端部與梁柱的連接時，需要將支撐的內力(拉力或壓力)分解成水平分力和垂直分力，把它們分別作用于梁的翼緣和柱的翼緣或腹板上，然后進行連接設計。
對H形截面的支撐或端部為H形截面，而中間區段力箱形截面的支撐，為使作用于支撐翼緣的內力能順暢地傳遞給梁和柱，需要分別在梁柱與支撐翼緣連接處設置垂直加勁肋和水平加勁肋(或水平加勁隔板)，其尺寸、厚度及其連接需要分別按支撐翼緣內力的垂直分力和水平分力來確定，同時需要滿足構造上的要求，并與梁柱截面尺寸和梁柱的補強板件相協調。
