全熔透和部分熔透焊接接頭的規定
2021-05-07 09:25 陜西鋼結構 鋼結構公司

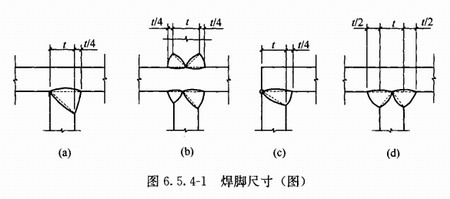

1、T型接頭、十字接頭、角接接頭等要求全熔透的對接和角接組合焊縫，其加強角焊縫的焊腳尺寸不能小于(圖6.5.4-la—圖6-5.4-lc)，設計有疲勞驗算要求的吊車梁或類似構件的腹板與上翼緣板連接焊縫的焊腳尺寸應為t/2,且不能大于10毫米(圖6.5.4-ld)。焊腳尺寸的允許偏差為0-4毫米。

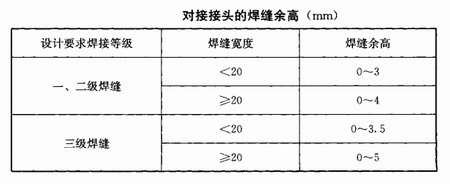

2、全熔透坡口焊縫對接接頭的焊縫余高，需要符合下圖的規定。
3、全熔透雙面坡口焊縫可以采用不等厚的坡口深度，較淺坡口深度不能小于接頭厚度的1/4。
4、部分熔透焊接需要確保設計文件要求的有效焊縫厚度。T形接頭和角接接頭中部分熔透坡口焊縫與角焊縫構成的組合焊縫，其加強角焊縫的焊腳尺寸應為接頭中薄板厚的1/4,且不能超過10毫米。

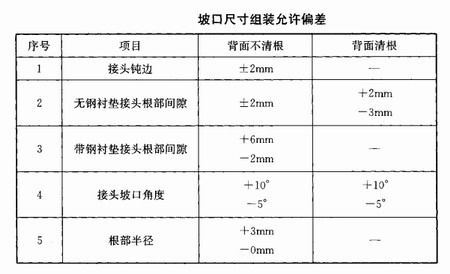

5、接頭坡口尺寸允許偏差需要符合下圖的規定。
6、坡口組裝間隙超過上圖允許偏差規定，但不大于較薄板厚度2倍或20毫米兩值中較小值時，可以在坡口單側或兩側堆焊。
7、對接接頭的錯邊量嚴禁超過接頭中較薄件厚度的1/10,且不超過3毫米;當不等厚部件對接接頭的錯邊量超過3毫米時，較厚部件需要按不大于1:2.5坡度平緩過渡。
8、采用角焊縫及部分熔透焊縫連接的T形接頭，兩部件需要貼緊，根部間隙不能超過5毫米;當間隙超過5毫米時，需要在待焊板端表面堆焊并修磨平整，使其間隙符合要求。
