淺談鋼結構施工詳圖設計依據
2020-10-29 09:04 陜西鋼結構 鋼結構公司

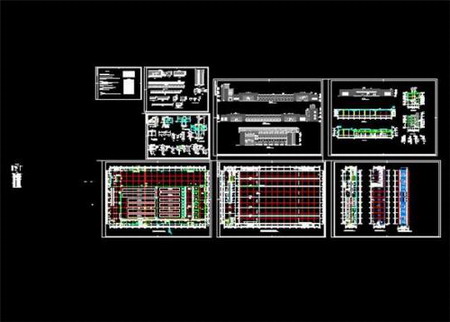

1、鋼結構設計施工圖是施工詳圖的設計依據。
2、鋼結構施工詳圖設計還需要依據相關的技術文件要求，包括鋼結構制作、運輸和安裝等需要在施工詳圖中考慮的技術要求，如構件分段分節、加工工藝措施、吊裝措施、預設尺寸等，以及在施工詳圖設計前由混凝土工程、幕墻工程、機電工程等分部工程提供的技術要求。
3、鋼結構施工詳圖設計需要考慮的施工構造、施工工藝等相關因素如下：
(1)、混凝土澆筑或雨季施工時，水容易從工藝孔進入箱形截面內或直接聚積在構件表面低凹處。為了防止構件銹蝕、冬季結冰構件脹裂，封閉或管截面構件可以采取相應的防水或排水構造措施，并需要在施工詳圖中繪出。
(2)、鋼管混凝土結構柱底板或內隔板需要設置混凝土澆筑孔和排氣孔，必要時可以在柱壁上設置澆筑孔和排氣孔。排氣孔的大小、數量和位置需要滿足設計文件及相關規定的要求，一般內隔板澆筑孔徑不能小于200mm，排氣孔孔徑宜為25mm。
(3)、構件加工過程中，根據工藝要求設置工藝隔板，以保證施工過程裝配精度、減少焊接變形等。
(4)、管桁架支管可以根據制作裝配要求設置對接接頭。
(5)、鑄鋼節點需要考慮鑄造工藝要求。
(6)、安裝用的連接板、吊耳等可以根據安裝工藝要求設置，在工廠完成;安裝用的吊裝耳板要進行驗算，包括計算平面外受力。
(7)、與索連接的節點，可以考慮索張拉工藝的構造要求。
(8)、桁架等大跨度構件的預起拱。
