鑄鋼結構在進行缺陷修補的規范要求
2020-04-28 09:02 西安鋼結構 鋼結構公司

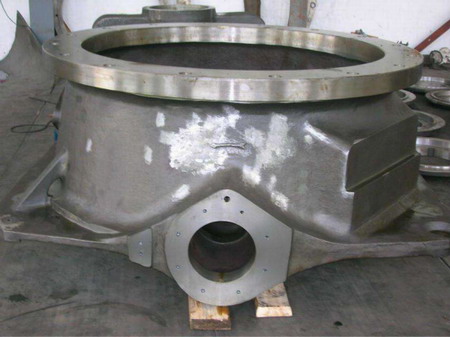

1、鑄鋼件可以用機械、局部加熱和整體加熱進行矯正,矯正后的鑄鋼件表面不能有明顯的凹面或損傷。
2、鑄鋼件不能有飛邊、毛刺、氧化皮、粘砂、熱處理銹斑和表面裂紋等缺陷,表面缺陷可以用噴砂(丸)、打磨處理方法,但打磨深度不能大于允許的負偏差。
3、當鑄鋼件的缺陷較深時,可以先用風鏟、砂輪等機械或火焰切割、碳弧氣刨等方法消除缺陷后進行焊補。當采用碳弧氣刨時,需要對焊接修補部位進行打磨,清除滲碳層與熔渣等雜物。
4、鑄鋼件有氣孔、縮孔、裂紋等內部缺陷時,對于缺陷深度在鑄件壁厚的20%以內且小于25mm或需修補的單個缺陷面積小于65cm時,可以進行焊接修補;當缺陷大于或等于以上尺寸時的重大焊補,需要按相關規程執行。
5、鑄鋼件的焊補需要在終熱處理前進行,焊補后質量需要符合設計及使用要求。焊補用焊條、焊絲需要符合焊補工藝的規定。鑄鋼件同部位的焊補次數不能多于2次。
6、鑄鋼件在焊補前,需要根據其鋼種、結構、形狀及焊接性等進行焊接工藝評定,確定焊接預熱溫度。焊接修補預熱溫度應高于正式施焊預熱溫度。
7、焊件表面堆焊的焊道相互搭接時,每道焊道的搭接寬度不能小于1/3的焊道寬度。
8、焊補時需要減少焊接應力,可以采用錘擊法、不能錘擊層和后一層焊縫。
9、對于不預熱的鑄鋼件或采用多層焊的鑄鋼件,可以采取分區焊補或跳焊的措施。
10、對加工后的缺陷進行焊補時,需要在加工表面覆蓋石棉或巖棉進行焊后保溫。
11、當大小缺陷同時存在時,可以交替焊補,或由大到小依次焊補。
12、返修部位需要連續施焊防止產生裂紋,當中斷焊接時,可以采取保溫措施。對一級焊縫和二級焊縫,再次焊接前,可以先進行磁粉或其他無損探傷、確認無裂紋后才可以進行焊補。
13、鑄鋼件焊補后,焊接修補部位需要進行機械加工或打磨,表面質量需要符合設計要求。焊接修補需要及時記錄并存檔。
14、鑄鋼件焊補后,焊補部位需要100%外觀檢查,并應按國家現行標準《鑄鋼件超聲檢測第1部分：一般用途鑄鋼件》GB/T7233.1和《鑄鋼件磁粉檢測》GB/T9444進行100%無損檢測。
更多相關西安鋼結構資訊，請點擊：www.ld0738.cn
