鋼結構加工制孔方法的選用有哪些?
2019-02-15 15:58 陜西鋼結構 華邦建設

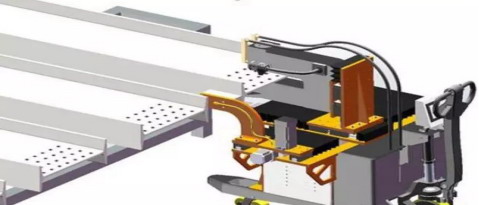

一、鋼結構件制孔優先采用鉆孔，當證明某些材料質量、厚度和孔徑，沖孔后不會引起脆性時允許采用沖孔。鉆孔是在鉆床等機械上進行，可以鉆任何厚度的鋼結構構件。鉆孔的優點是螺栓孔孔壁損傷較小，質量較好。
二、鋼結構加工制造中，沖孔一般只用于沖制薄板孔或非圓孔，沖孔的孔徑必須大于板厚，所有普通鋼結構件厚度在5mm以下允許沖孔，次要結構厚度小于12㎜允許采用沖孔。在沖切孔上，不得隨后施焊，除非證明材料在沖切后，仍保留有相當韌性，則可焊接施工。一般情況下在需要所沖的孔上再擴孔時，則沖孔必須比指定的直徑小3㎜。
三、鋼結構加工要求精度較高時、同類孔較多、板疊層數較多時，可采用鉆模制孔或預鉆較小孔徑、在組裝時擴孔的方法，當板疊小于5層時，預鉆小孔的直徑小于公稱直徑一級(3㎜)，當板疊大于5層時，小于公稱直徑二級(6㎜)。
四、長孔可用兩端鉆孔中間氧割的辦法加工，但孔的長度必須大于孔直徑的2倍。
五、鋼結構件鉆孔時高強度螺栓孔應采用鉆孔。
六、鉆孔時一般使用平鉆頭，鉆不透孔用尖鉆頭。當板疊較厚，材料強度較高或直徑較大時，則應使用可以降低切削力的群鉆鉆頭，便于排屑和減少鉆頭的磨損。
聯系地址：陜西省西安市北關正街35號方興大廈8樓
