框架梁的制作與安裝
2023-08-17 08:52 高層鋼結構 陜西鋼結構

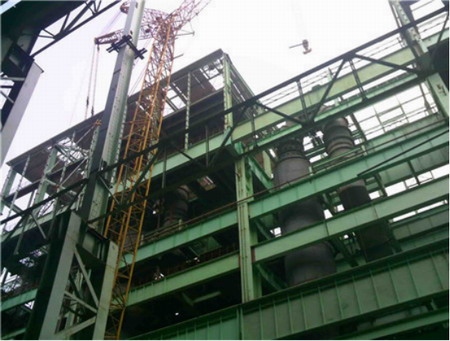

高層鋼結構的框架梁一般采用H型鋼，框架梁與鋼柱應采用剛性連接，鋼柱為貫通型，在框架梁的上下翼緣處或在鋼柱內設置橫向加勁肋。
高層鋼結構的框架梁應按設計編號正確就位。為了保證框架梁與鋼柱連接處的節點域有較好的延性、連接的可靠性和層高的精確性，框架梁應設置懸臂梁(短牛腿)，懸臂梁上下翼緣與鋼柱的連接采用剖口熔透焊縫，腹板采用貼角焊縫。框架梁與鋼柱的懸臂梁(短牛腿)連接，上下翼緣的連接采用襯板(兼引弧板)全熔透焊縫，腹板采用高強螺栓連接。
由于鋼筋混凝土施工允許偏差大于鋼結構的精度要求，當框架梁與鋼筋混凝土剪力墻或鋼筋混凝土筒壁連接時，腹板的連接板可開橢圓孔，橢圓孔的長向尺寸不能大于2d0(d0為螺栓孔徑)，并應保證孔邊距的要求。
框架梁的翻樣下料長度同樣不等于設計長度，應考慮焊接收縮變形。焊接收縮變形可用經驗公式計算，再按實際加工之后校核，確定其翻樣下料的精確長度。
框架梁上下翼緣的連接應采用高強螺栓連接、焊接連接和帶襯板的全熔透焊接連接。施工時應先焊下翼緣再焊上翼緣，先一端點焊定位，再焊另一端。
腹板應采用高強度螺栓連接，要充分理解設計時采用摩擦型還是承壓型高強螺栓。采用摩擦型高強螺栓的摩擦系數應選用合理。
采用高強螺栓群連接時，孔位的精度十分重要。制孔一般采用模板制孔和多軸數控鉆孔，模板制孔的精度低，多軸數控鉆孔的精度高。當采用模板制孔時，應保證模板的精度，以確保高強螺栓的組裝孔和安裝孔的精度要求。如果孔位局部偏差，只允許使用鉸刀擴孔，不能使用氣割擴孔，若用氣割擴孔，應按重大質量事故處理。
高強螺栓群應同一方向插入螺栓孔內,高強螺栓群的擰緊順序應由中心按輻射方向逐層向外擴展，初擰和終擰都應按預先設定的色彩在螺帽頭上加以表示。
