關于高層鋼結構的中心支撐類型
2023-03-15 08:57 高層鋼結構 華邦建設

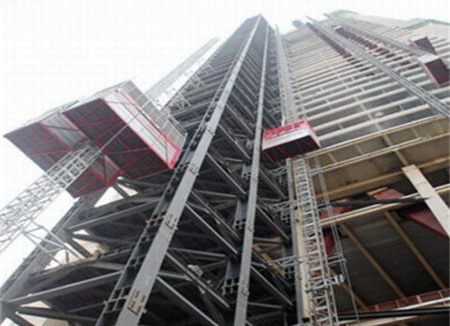

帶有中心支撐的鋼框架是高層鋼結構的主要結構形式之一。中心支撐體系包括單斜桿支撐、交叉支撐、人字形或V形支撐、K形支撐。單斜桿支撐應在高層鋼結構中相向?qū)ΨQ布置，以防止支撐屈曲后，使結構水平位移向一側發展，且每層中不同方向斜桿的截面面積在水平方向的投影相差不能超過10%。交叉支撐和人字形支撐在彈性工作階段具有較大的剛度，層向變位小，能很好地滿足正常使用的功能要求，在高層鋼結構抗側力體系中較常應用。K形支撐的交點位于柱上，在地震作用下，因受拉斜撐屈服或受壓斜撐屈曲引起的側向變形，易使鋼柱首先出現破壞，所以在地震區很少采用。
交叉支撐在往復荷載作用下，其組成桿件的屈曲變形只在交叉節點的一側發展，其滯回曲線呈反S滑移形。隨著循環次數的增加，其承載力下降，但由于受拉側的支撐桿可接近拉直，在多次循環后，承載力趨于穩定，后因低周疲勞而破壞。按支撐僅能承受拉力設計的中心支撐鋼框架，其受力能力較差，對抗震結構不能采用。兼承拉、壓的支撐，通過受壓屈曲和受拉屈服來耗散能量，從而構成比較復雜的滯回性能。當支撐桿在壓力下屈曲時，向外呈弓狀彎曲，屈曲的支撐桿承載能力下降，導致受拉支撐承擔更大的荷載。弓狀彎曲使支撐桿端部的轉角過大，同時引起支撐桿中部附近出現局部屈曲。
人字形或V形支撐的滯回性能同樣呈反S滑移形。與剛度較大的橫梁相連的人字形支撐體系，在首次達到水平極限荷載后，有明顯的承載力下降現象，但降幅不大，而與有限剛度橫梁相連的人字形支撐體系，在往復荷載作用下，其承載力下降幅度較大，只有原來的40%左右，在設計時應特別注意。這種支撐存在兩個問題，、當一側支撐屈曲時，樓蓋系統在梁跨中部的支撐節點處，將出現較大的豎向變位;第二、支撐系統受壓側支撐屈曲后承載力將惡化，而受拉側支撐中的拉力可能超過受壓支撐不斷減小的屈曲后承載力，產生豎向不平衡力使梁受彎。為解決這些問題，人字形支撐橫梁應有足夠的剛度，使其在受壓支撐屈曲后橫梁不會彎折。在確定人字形支撐體系中的橫梁截面時，不考慮重力荷載作用下支撐的支點作用。
