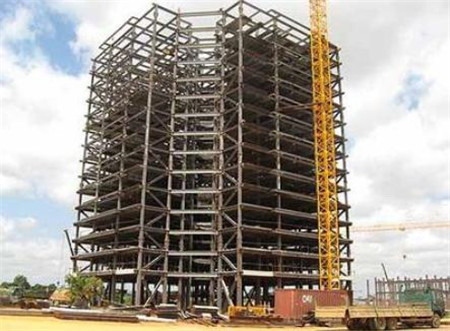

高層鋼結構的中心支撐規定
2022-11-10 08:46 高層鋼結構 華邦建設
1、高層鋼結構的中心支撐宜采用:X形斜桿、單斜桿、人字形斜桿、V形斜桿等形式。
2、高層鋼結構采用僅能受拉的單斜桿支撐時,需要在兩個對應跨度設置對稱的兩組單斜桿支撐,且使每層中不同方向斜桿的截面面積在水平方向的投影面積,相差不大于10%,以保證結構在兩個方向具有大致相同的抗側力能力。
3、高層鋼結構的K形支撐系統,在地震作用下,可能因受壓斜桿屈曲或受拉斜桿屈服面產生較大的側向變形,使柱中部側向受力而發生屈曲。因此,抗震設防的結構,不能采用K形斜桿支撐。
4、中心支撐斜桿的軸線,原則上需要交匯于框架梁、柱軸線的交點,有困難,斜桿軸線偏離梁、柱軸線交點的距離,不能超過斜桿的截面寬度。
5、人字形、V形支撐的中間節點,兩個方向斜桿的軸線需要與梁軸線交匯于一點。
6、沿豎向連續布置的支撐,其地面以下部分宜采取剪力墻的形式延伸至基礎。
7、在抗震設防的結構中,支撐斜桿兩端與框架梁、柱的連接在構造上需要采取剛接。
8、按8度及以上抗震設防的結構,宜采用帶有消能裝置的中心支撐,此時,支撐斜桿的承載力應為消能裝置屈服或滑動時承載力的1.5倍。
