大型立體支撐體系的結構特征
2022-06-13 09:52 高層鋼結構 華邦建設
一、結構體系的組成
1、大型立體支撐體系又稱支撐筒體系。它是高層鋼結構外圈的大型立體支撐、次框架及內部一般框架所組成的結構體系。
2、高層鋼結構外圈大型立體支撐,是沿高層鋼結構周邊每個立面設置橫跨整個面寬的豎向大型支撐,相鄰立面的支撐斜桿和水平腹桿與角柱相交于同一點,使高層鋼結構外圈各立面的豎向支撐相互連接,構成一個大型立體支撐。
3、大型立體支撐每一個節間區段內設置“次框架”,以承擔局部荷載。
4、高層鋼結構內部通常設置次一級空間支撐,用以承擔各樓層內部的重力荷載,并以最短路線將樓面重力荷載傳遞至高層鋼結構外圈大型立體支撐角部的立柱。某些情況,也有在樓面內部設置一般鋼框架來承擔各樓層內部的重力荷載。

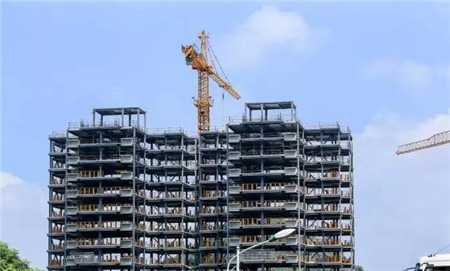

(高層鋼結構)
二、結構受力狀態
1、作用于高層鋼結構的水平荷載,全部由高層鋼結構周邊的大型立體支撐(支撐筒)承擔,水平剪力由平行于荷載方向的豎向支撐斜桿承擔,傾覆力矩則是由大型立體支撐的各個立柱承擔。
2、重力荷載由一般框架柱和大型立體支撐立柱共同承擔,并按荷載從屬面積比例分配。
3、若能在高層鋼結構內部設置用以承擔各層樓面重力荷載的次一級空間支撐,并將重力荷載分段直接傳遞至外圈大型立體支撐角部的立柱,將進一步提高外圈大型立體支撐抵抗傾覆力矩的能力。
