介紹埋弧焊的分類
2022-05-18 09:15 陜西鋼結構 華邦建設
埋弧焊是電弧在顆粒狀的焊劑層下,并在空腔中燃燒的自動焊接方法。電弧的輻射使焊件、焊絲和焊劑熔化、蒸發形成氣體,排開電弧周圍的熔渣形成一封閉空腔,電弧就在這個空腔中燃燒??涨坏纳喜勘灰粚尤刍暮竸?mdash;熔渣膜所包圍,這層渣膜不僅可以有效地保護熔池金屬,又使有礙操作的弧光輻射不再射出來,同時熔化的大量焊劑對熔池金屬起還原、凈化和合金化作用。

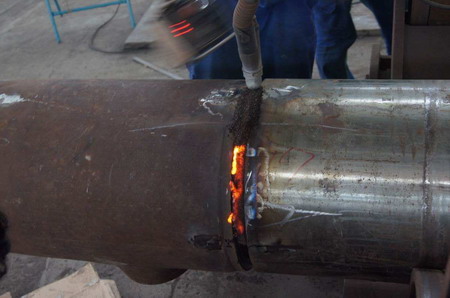

(陜西鋼結構)
埋弧焊按自動化程度不同可分為自動埋弧焊和半自動埋弧焊,其區別在于自動埋弧焊的電弧移動是由專門機構控制完成的,而半自動埋弧焊電弧的移動是依靠手工操縱的。
自動埋弧焊由于電弧熱量集中,故熔深大、焊縫質量均勻、內部缺陷少、塑性和沖擊韌性都好,因而優于手工焊。半自動埋弧焊的質量介于自動埋弧焊和手工焊之間;另外,自動或半自動埋弧焊的焊接速度快、生產效率高、成本低、勞動條件好。然而,它們的應用也受到其自身條件的限制,由于焊機須沿著順焊縫的導軌移動,故要有一定的操作條件。因此,自動或半自動埋弧焊特別適用于梁、柱、板等的大批量拼裝、制作焊縫。
自動或半自動埋弧焊采用的焊絲和焊劑應與主體金屬強度相適應,即應使熔敷金屬的強度與主體金屬的相等。焊絲應符合國家標準《焊接用鋼絲》GB/T1300的規定,焊劑則根據需要按《碳素鋼埋弧焊用焊劑》GB/T5293和《低合金鋼埋弧焊用焊劑》GB/T12470相應配合。一般情況,Q235鋼采用H08(焊08)或H08A(焊08高)焊絲配合中錳型HJ401焊劑;16Mn鋼采用H08A或H08MnA(焊08錳高)焊絲配合高錳型HJ402焊劑;15MnV鋼采用H08MnA或H10Mn2(焊10錳2)焊絲配合HJ402焊劑。
更多相關陜西鋼結構資訊,請點擊:www.ld0738.cn
