解析結晶裂紋的形成機理
2021-04-16 08:43 陜西鋼結構 華邦建設
從焊接凝固冶金得知，焊縫結晶時先結晶部分較純，后結晶的部分含雜質和合金化元素較多，這種結晶偏析造成了化學成分不均勻。
隨著柱狀晶的長大，雜質合金元素不斷地被排斥到平行生長的柱狀晶交界處或焊縫中心線處，它們與金屬形成低熔相或共晶，例如鋼中含硫量偏高時，則生成FeS,便與鐵形成熔點只有985℃的共晶Fe-FeS。
在結晶后期已凝固的晶粒相對較多時，這些殘存在晶界處的低熔相尚未凝固，并呈液膜狀態散布在晶粒表面，割斷了一些晶粒之間的聯系。

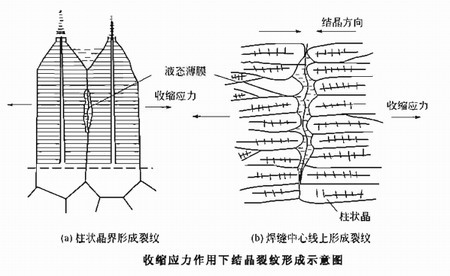

在冷卻收縮所引起的拉伸應力作用下，這些遠比晶粒脆弱的液態薄膜承受不了這種拉伸應力，就在晶粒邊界處分離形成了結晶裂紋。下圖是在收縮應力作用下，在柱狀晶界上和在焊縫中心處兩側柱狀晶匯合面上形成結晶裂紋的示意圖。
更多相關陜西鋼結構設資訊，請點擊：www.ld0738.cn
