簡述三種高層鋼結構筒體體系的構成
2021-01-27 08:50 高層鋼結構 華邦建設

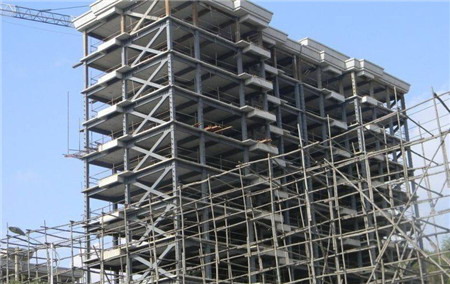

一、高層鋼結構外筒體系的構成
高層鋼結構外筒體系是由密柱深梁構成的外筒結構,它承擔全部水平荷載,內筒是梁柱鉸接相連的結構,它僅承擔豎向荷載,不承擔水平荷載。外筒的柱距在3米左右,小的柱距曾有過僅為1.05米 (紐約世界貿易中心大廈)。框架梁的截面度也可以按窗臺高度構成截面高度很大的窗裙梁。
高層鋼結構外筒體系的建筑結構平面可以為方形、圓形及八角形等較規則的平面,也適用于長寬比不要大于1.5的矩形平面。
外筒的梁與柱采用剛接連接,形成剛接框架。柱的截面可以采用矩形的箱形截面,此時截面的長邊需要平行于外筒的軸線方向,也可以采用焊接H型鋼,其截面的強軸方向需要垂直于外筒的周邊軸線方向。由于窗裙梁的截面很高,因此在外立面方位上形成寬柱高梁的筒體,結構構件的投影面積較大,窗洞的開洞率較小。但是,對于利用窗臺高度的高截面鋼裙梁也要防止其受壓翼緣及腹板的失穩,以及要便于建筑裝修。
二、高層鋼結構筒中筒體系的構成
高層鋼結構筒中筒體系由外筒和內筒構成。外筒結構的梁柱布置及截面形狀等可同上述的外筒體系。內筒可以采用梁柱剛接的支撐框架,或梁柱鉸接的支撐排架,以與外筒共同工作。由于外筒的側向剛度大于內筒較多,相比之下外筒是主要抗側力結構,但內筒框架設置豎向支撐,因此內筒將承擔較大的水平剪力。
筒中筒的建筑結構平面可以為方形、圓形及八角形等較規則的平面,而且內筒可以采用與外筒不一致的平面,如外圓里方等不同平面形狀的組合。
三、高層鋼結構成束筒體系的構成
高層鋼結構成束筒體系是由一個外筒與多個內筒的腹板框架直接相連而成,因此外筒與內筒不再如同各自獨立的筒體,而是沿縱橫向都有多榀腹板框架的筒體結構,它具有更好的整體性和更大的整體側向剛度。
由于成束筒在縱橫方向有多榀腹板框架,剪力滯后效應大有改善,因此外筒和內筒的柱距可以適當增大,裙梁的截面高度也可以小一些,相應的洞口開洞率也可以加大。
成束筒的建筑結構平面可以為方形、圓形及八角形等較規則的平面,也可以用于平面尺寸長寬比大于1.5的矩形平面,但需沿長向增設一些橫向腹板框架。
