門式剛架結構設計的基本知識
2020-12-16 09:09 西安鋼結構 鋼結構公司
門式剛架輕型房屋鋼結構體系,簡言之,是由門式剛架承重結構配套輕型屋蓋和墻體圍護結構以及相應的支撐系統所組成的結構體系。目前流行的體系構成,是采用實腹式焊接H型鋼門式剛架承重結構,薄壁型鋼檁條或墻梁與彩色金屬壓型鋼板組成的組合屋面及墻面圍護結構。支撐系統則主要由用于縱向傳力和空間協同作用的縱向水平系桿、剛性或柔性水平支撐,以及用于控制焊接H型鋼截面遠端翼緣局部屈曲和平面穩定性的隅撐等所構成。
門式剛架輕型房屋鋼結構屬輕型鋼結構的一個分支,它沒有嚴格的定義,一般可以用主要的受力構件的截面來區分。因此,以下的結構都可以稱之為輕型鋼結構建筑:
1、由冷彎薄壁型鋼做成的結構。
2、由熱軋輕型型鋼做成的結構。
3、由焊接和高頻焊接輕型型鋼組成的結構。
4、由圓管、方管、矩形管做成的結構。
5、由壁厚較薄的焊接組合梁及焊接組合柱構成的結構。
6、由以上各種構件組合而成的結構。

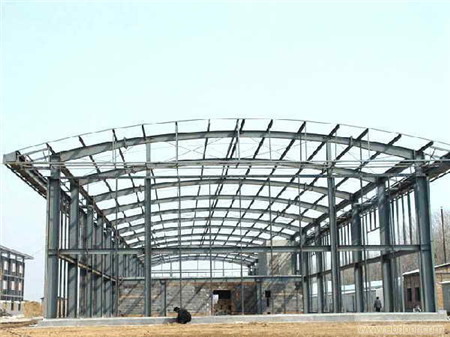

門式剛架廠房的主要承重構件是由支撐連接起來的多榀剛架體系,剛架的截面形式是焊接工字形,按照內力的變化將每一段構件做成不等高截面,即楔形梁柱,在工廠加工成每一個可運輸的單元,然后在現場用高強螺栓進行拼接。
